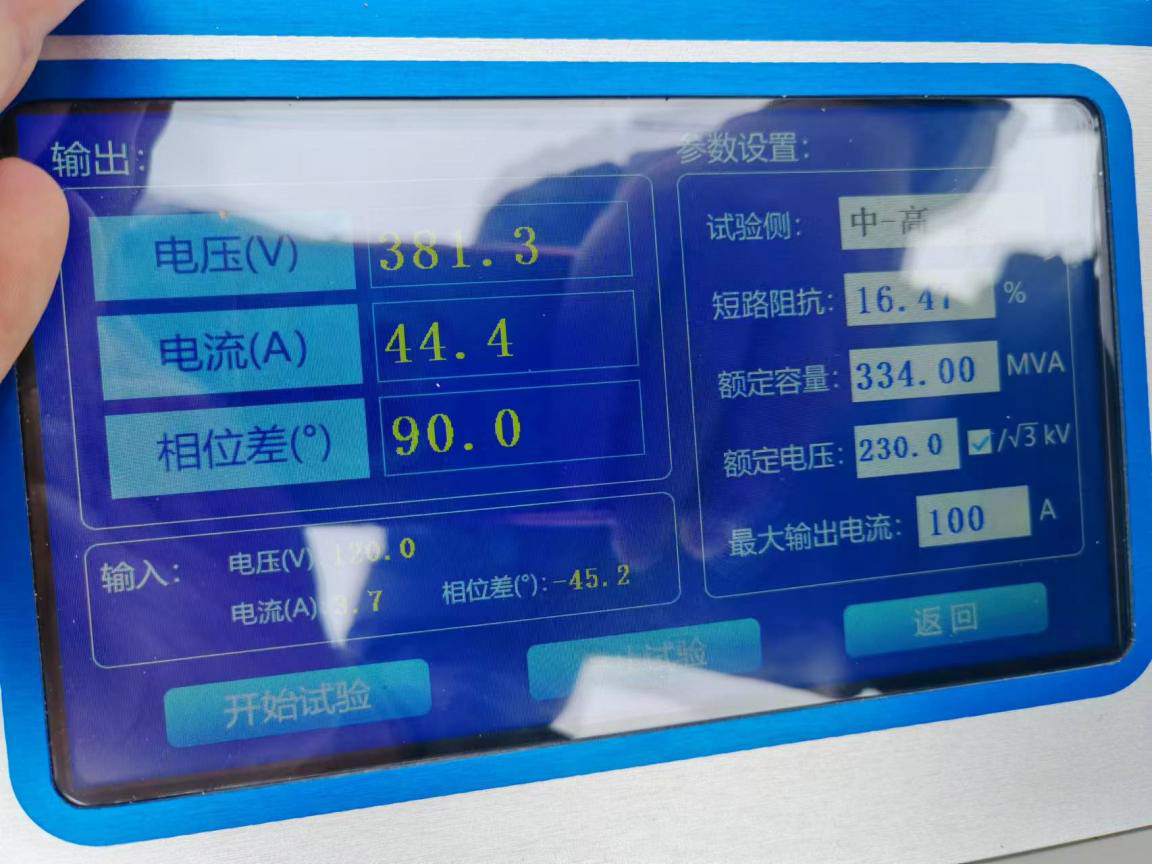

△ 中壓側對高壓側進行加量

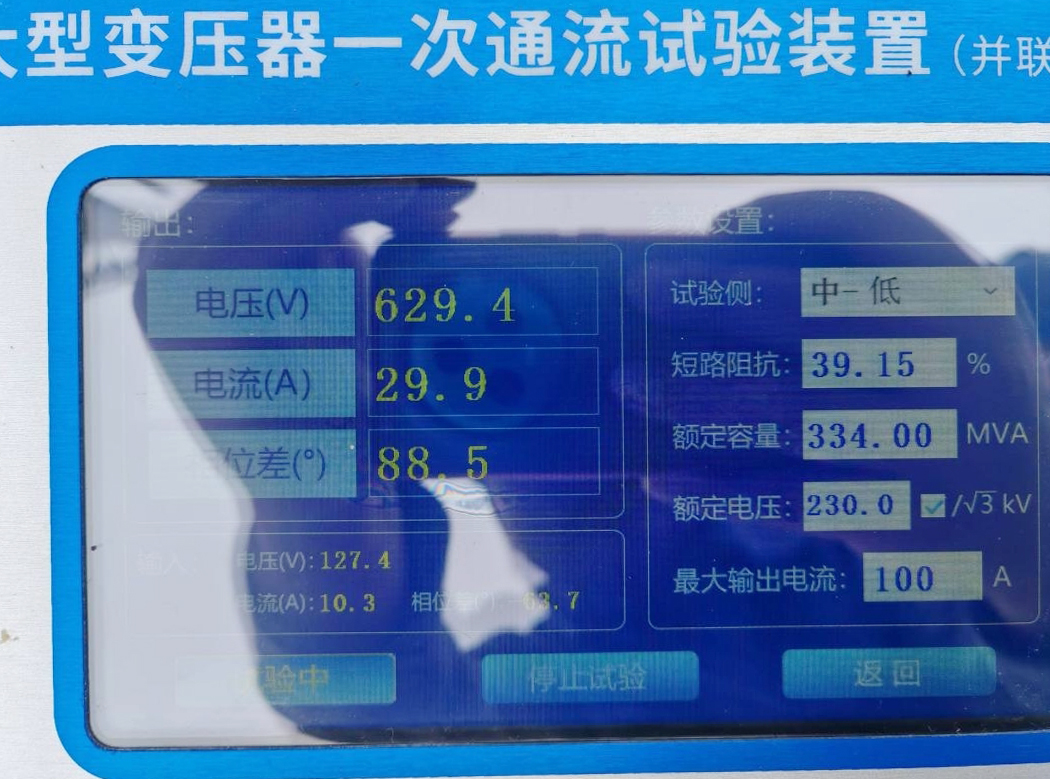

△ 中壓側對低壓側進行加量

試驗報告按要求完整準確記錄所有試驗數據，檢修負責人進行確認，經過全體工作人員的緊張忙碌后，傳來響亮的聲音，“試驗圓滿成功，感謝大家通力配合。 此次試驗按照新方案啟動效率較之前至少提高了一倍，大幅減少了倒閘操作項數，對提高電網安全運行水平和啟動投運效率具有重要意義”，檢修負責人按捺不住喜悅的心情說道。

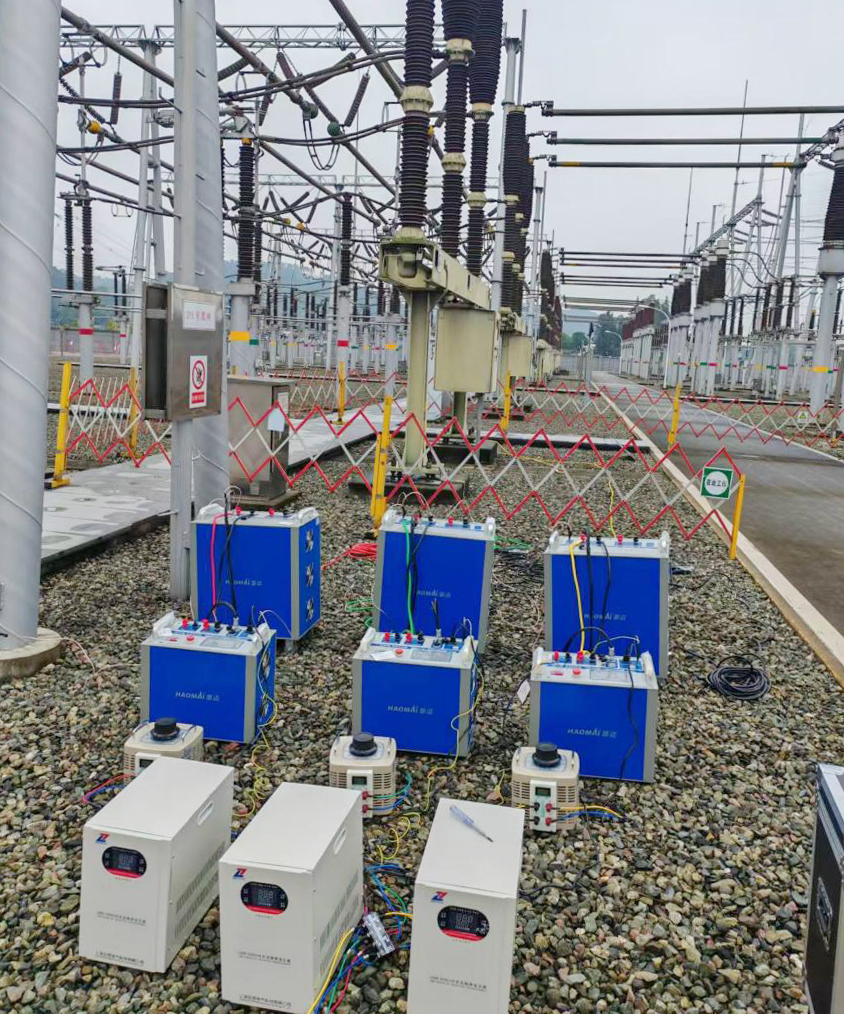

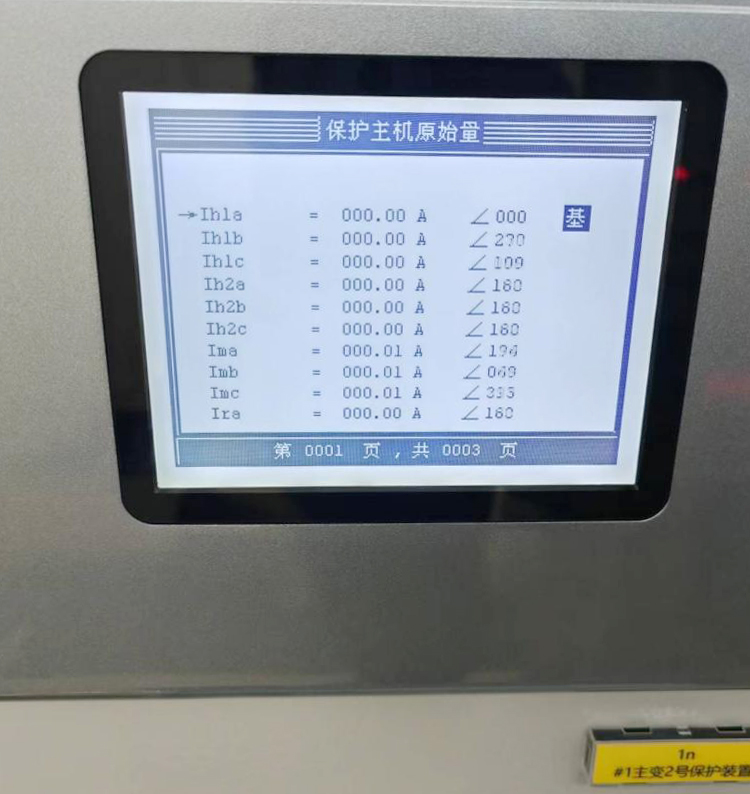

本次試驗方案是根據《國家電網繼電保護投運前模擬帶負荷試驗實施指導意見》和《四川電網繼電保護投運前模擬帶負荷試驗方案》而制定，在改造設備或新設備啟動投運前，利用通流、通壓同步試驗裝置開展加壓通流試驗，完成互感器及繼電保護交流回路接線正確性檢驗。 試驗裝置采用串并聯電容補償方式，電壓電流同源施加試驗方法，產生幅值、相序確定的工頻三相電壓，經升壓后向被試設備施加電壓，產生相位關系確定的電流。 試驗電壓、電流經互感器轉變?yōu)槎坞妷骸㈦娏?，再進入繼電保護裝置，從而完成保護向量檢查。 該方案降低了對系統(tǒng)電源的要求，校驗主變差動時，注入電流可經過主變，完成主變套管CT向量檢查。
