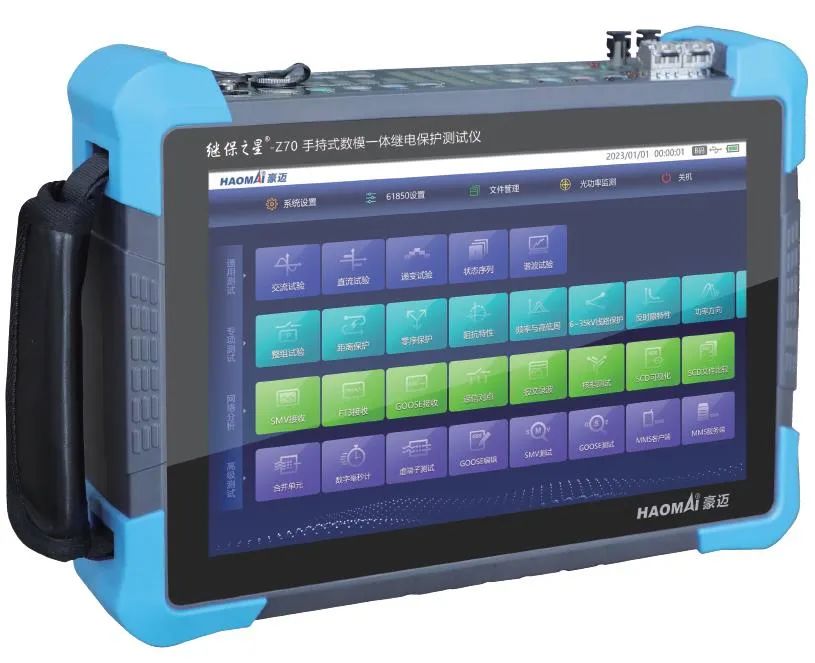

智能站超高壓線路保護裝置調試與常規站調試主要區別是IEC61850數字量配置，下面介紹使用繼保之星-Z7 0 手持式數模一體繼電保護測試儀進行智能站CSC-103線路保護裝置的零序保護試驗。

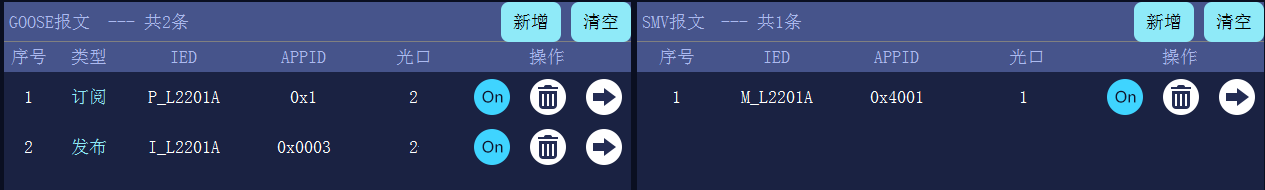

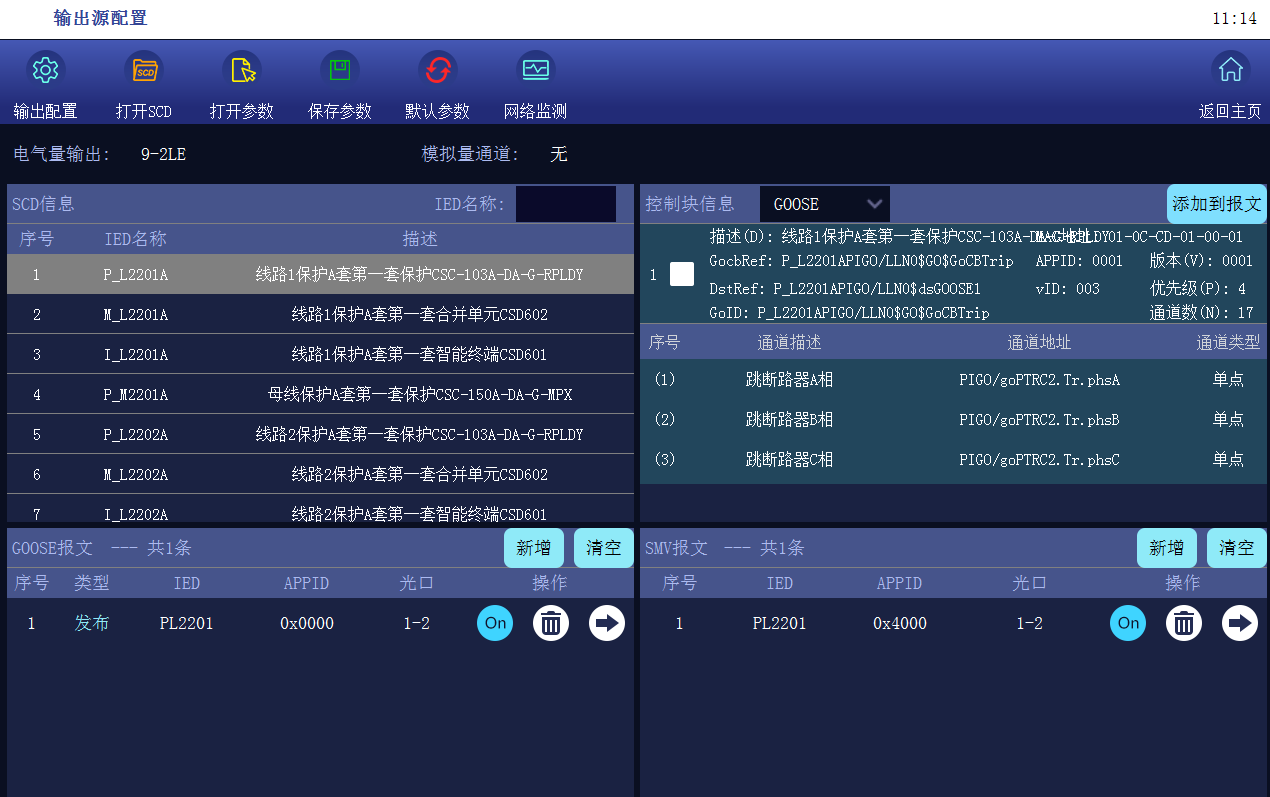

以上操作即完成CSC-103保護裝置的IEC61850配置。

2） 保護壓板設置：

“壓板定值”中將“差動保護”軟壓板置“0”，將“距離保護”軟壓板置“0”，將“零序保護”軟壓板置“1”，保護屏斷開“檢修”功能硬壓板。

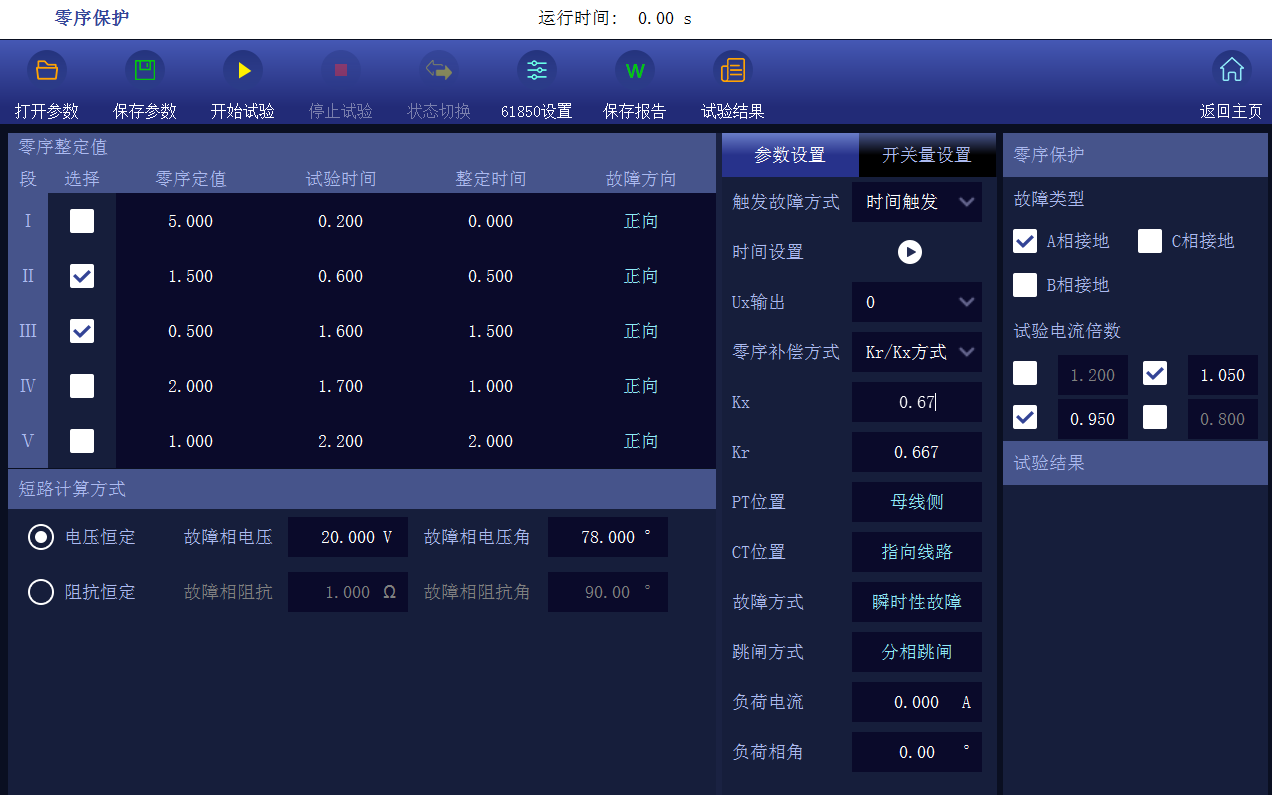

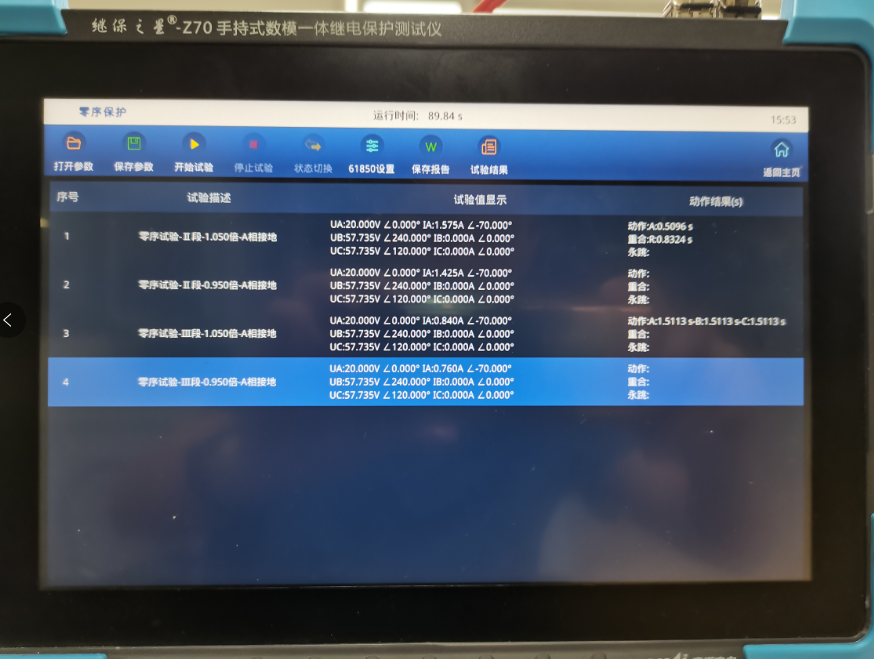

待充電指示燈亮起后，切換至下一狀態， 繼保之星-Z70 按照設置參數依次完成A相接地的1.05倍和0.95倍的動作情況測試。

以上為A相接地零序II和III段的試驗方法，其他相故障試驗方法相同。 通過此試驗?zāi)K可以快速一次 性完成多段零序保護試驗，大大提高了現場調試效率。
