發(fā)布時間：2022/03/31武漢市豪邁電力自動化技術有限責任公司

試驗項目： 500kV 變電站 35kV線路投運前CT繞組測量保護校驗

試驗設備： HTA-3300 三相數字式智能大電流源、HTV-6000 三相數字式智能高電壓源、YD-300 無線遙測伏安相位儀

一

接線方法

1）電流源接線：合上隔離刀閘DL，斷開隔離刀閘1G，斷開接地開關1GD，將P2接地，使用HTA-3300 三相數字式智能大電流源從P1地排接入三相電流IA、IB、IC。

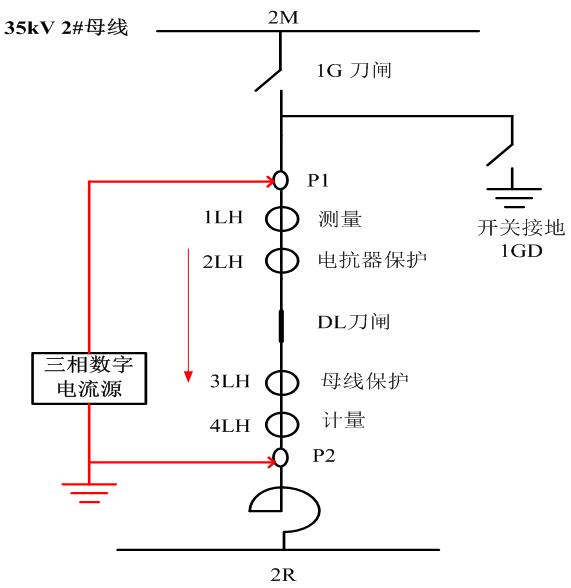

△? 三相數字電流源接線示意圖

△? 電流源接線端子

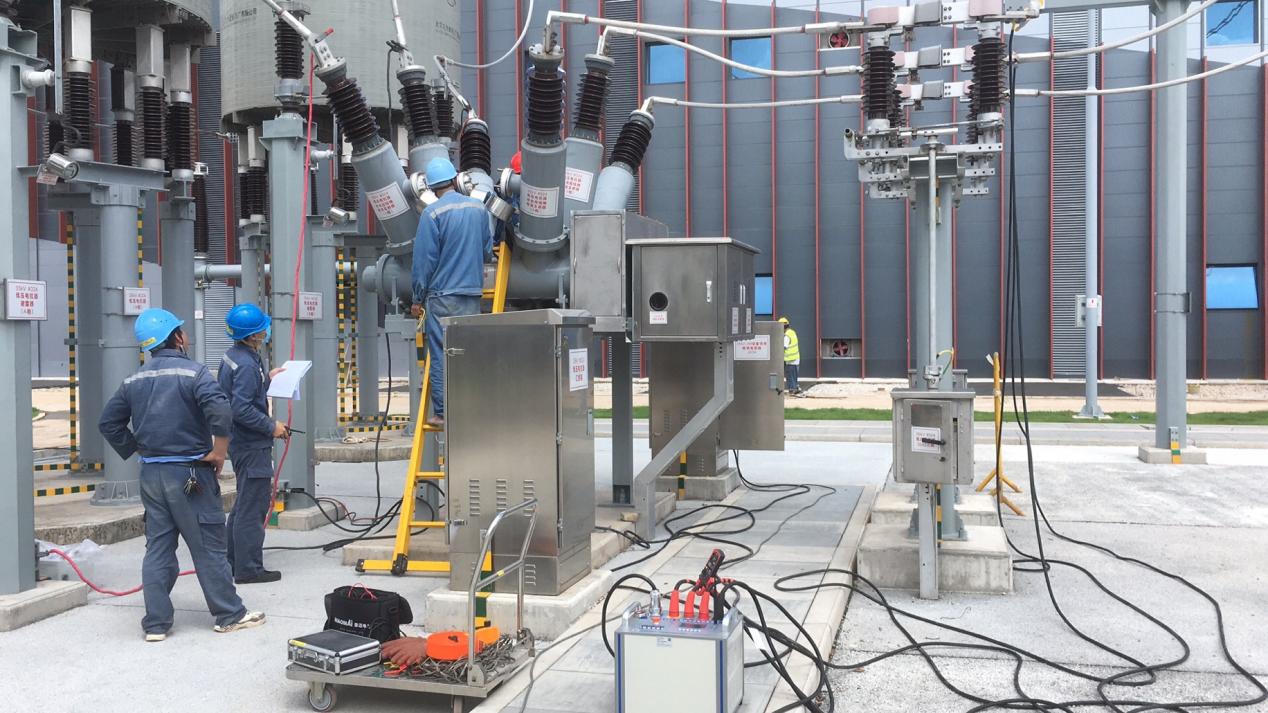

△? ?HTA-3300 三相數字式智能大電流源接線布置圖

2）?斷開其它間隔與35kV 母線連接的隔離刀閘。

二

試驗流程

HTA-3300 三相數字式智能大電流源供電電源AC380V，通過面板按鍵或YD-300 無線遙測伏安相位儀進行無線操作。通過線路CT注入一次電流值，在電流源顯示屏或YD-300上查看幅值與相位。

1）在遙控主機上設置參數：三相電流輸出160A、200A、240A，正序。

2）點擊開始試驗，電流源啟動輸出，在YD-300上讀取相應數值。施加一次電流值，在二次保護裝置上讀取相應值，進行線路CT繞組測量保護校驗。

三

試驗報告

現場進行6個間隔的試驗。前5個間隔加量一樣，第6個間隔加量不同。前5個間隔CT變比為600:1，第6個間隔變比為1200:1。試驗過程中，YD-300上回采的二次值與保護上顯示的二次值基本一致，試驗數據顯示正常。

△?試驗結果表

通過對新建變電站一次回路加大電流和電壓，完成整個一次、二次回路與極性相位校核，解決了變電站投運前負荷組織困難等難題，有效保證了一次性送電成功。
