繼電保護測試儀只提供兩相電流，每側只加入單相或兩相電流進行檢驗。 做高對中壓側Y/Y檢驗時，在任意一側A相加入電流I*，保護裝置轉換公式：

即B、C兩相都會受到影響。 為避免受此影響，使得檢驗更容易進行，高中壓側采用的接線方式為，電流經繼保之星Z70 的IA相，從高壓側A相流入B相流出。 中壓側接線方式為，電流經繼保之星Z70 的IC相，從中壓側A相流入B相流出。

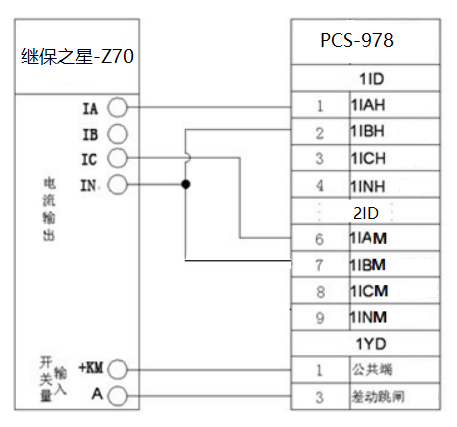

△ 高對中差動保護接線圖

高中壓側加入的電流相相角差為180°，大小為I* （此處的I*為兩側二次額定電流），繼保之星Z70的IA相輸出高壓側額定電流相位為0°，IC相輸出中壓側額定電流相位為180°，裝置應無差流。 只需改變?nèi)我粋?cè)的電流幅值大小即為產生差流，當差流值到達了差動動作門檻值即差動就會動作。

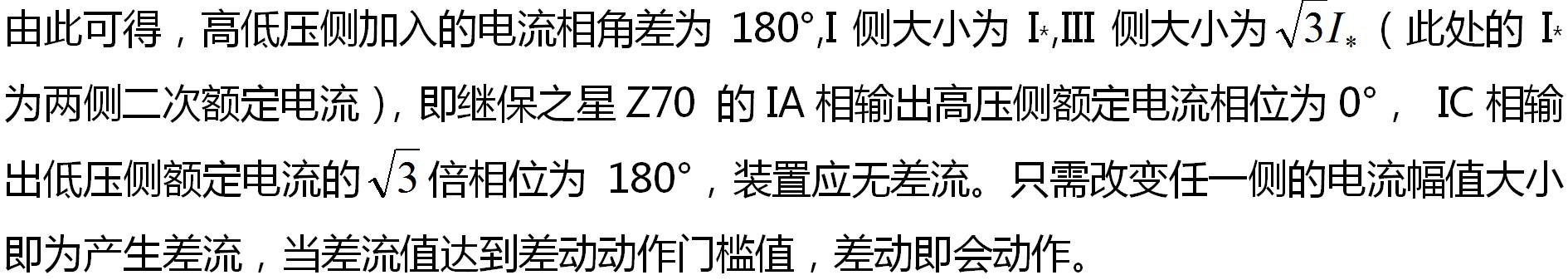

高對低壓側Y/?檢驗時，高壓側接線方式為，電流經繼保之星Z70 的IA相，從高壓側A相流入B相流出，低壓側接線方式為，電流經繼保之星Z70 的IC相，從低壓側A相流入A相流出。

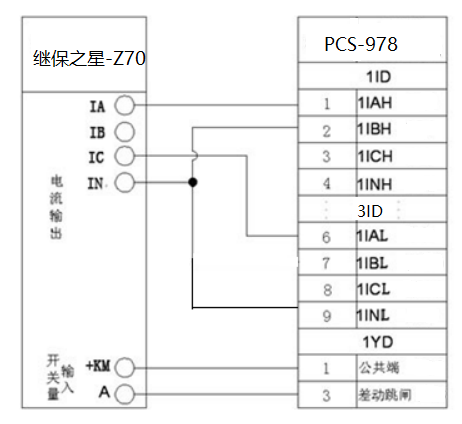

△ 高對低差動保護接線圖

在校驗比率差動斜率時，即逐步減小高（低）壓側輸出電流值直到差動保護動作，記錄動作時的兩側電流值，此值即為動作邊界值，然后再同時放大（縮?。㎞倍，先由平衡直到差動再動作，記錄此時動作兩側的電流值，由這兩組數據計算出比率邊界的斜率，可根據制動電流值范圍確定所選取的兩個點是否在同一段斜率內。 此方法需要進行部分計算，可進一步理解差動保護動作原理，實現用繼電保護測試儀兩相電流完成差動保護調試項目。
