    線路縱聯差動高低值校驗方法
    發布時間:2021/12/30武漢市豪邁電力自動化技術有限責任公司
    ?
    ?

    測試設備: 南瑞繼保RCS-931線路保護裝置

    使用設備: 繼保之星-Z30 掌上型繼電保護測試儀

    ?
    ?

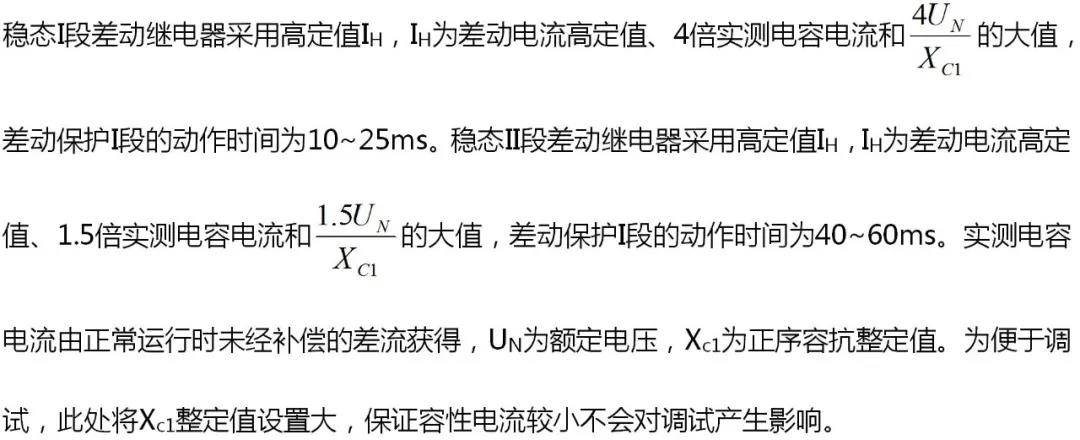

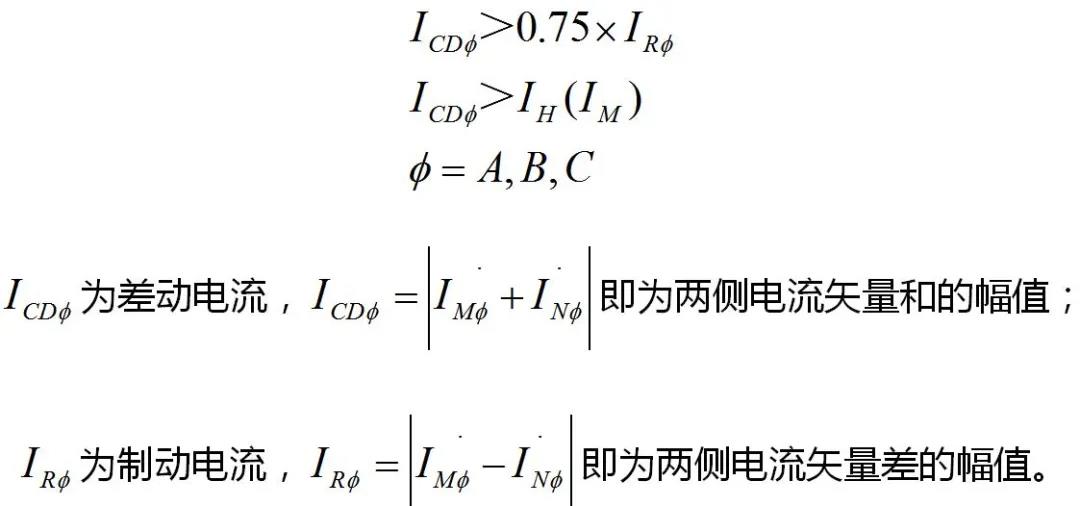

    線路縱差保護是線路保護的主保護,在調試過程中經常遇到,一般直接加1.05倍或0.95倍定值進行校驗,但不能非常準確地校驗出縱聯I段(高定值)和縱聯II段(低定值)的動作行為。 南瑞繼保RCS-931線路保護裝置線路縱差采用穩態相差動繼電器,其動作方程為:

    ?

    下面我們介紹如何使用繼保之星-Z30 掌上型繼電保護測試儀進行RCS-931線路保護裝置縱差高低值試驗。

    ?

    保護相關設置

    ?

    1)保護定值控制字設置:

    序號

    定值名稱

    數值

    序號

    定值名稱

    數值

    01

    變化量啟動電流定值

    0.1A

    07

    縱聯差動保護

    1

    02

    零序啟動電流定值

    0.2A

    08

    CT斷線閉鎖差動

    0

    03

    差動動作電流高定值

    2A

    09

    通信內時鐘

    1

    04

    差動動作電流低定值

    1A

    10

    ? ?

    05

    本側識別碼

    1

    11

    ? ?

    06

    對側識別碼

    1

    12

    ? ?

    2)保護壓板設置:

    在“壓板定值”里,將“差動保護”軟壓板置“1”,在保護屏上,投入“差動保護”功能硬壓板,投入“檢修”功能硬壓板,斷開“跳閘出口”硬壓板,檢查保護裝置光纖通道處于自環狀態。

    ?

    試驗接線

    ?

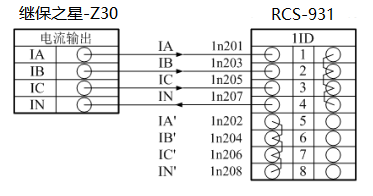

    △? RCS-931縱差保護接線圖

    將繼保之星-Z30 電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”(極性端)端子相連; 再將保護裝置的交流電流“IA'”、“IB'”、“IC'”、“IN'”(非極性端)端子短接,將“IN”(零序電流極性端)端子接回繼保之星-Z30 電流輸出端“In”。 將繼保之星-Z30開入接點“A”與保護裝置的分相跳閘出口接點“跳A”接點相連,將繼保之星-Z30 “+KM”與保護裝置的公共端相連。

    ?

    縱差保護高低值校驗

    ?

    繼保之星-Z30 內置豐富的測試模塊,可實現模擬量模式與數字模擬切換,滿足大多數場景測試需求。

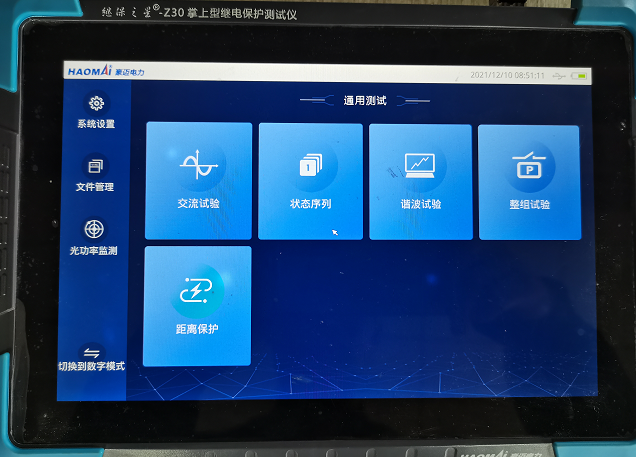

    △ 繼保之星-Z30 軟件主界面

    1、驗證差動保護高定值(縱差I(lǐng)段)動作情況

    1)驗證0.95倍整定值下,差動保護可靠不動作

    模擬三相短路故障,根據縱差高定值2.0A計算可得,差動電流實驗值2*0.5*0.95=0.95A。

    ①在“狀態序列”菜單,添加故障前、故障兩個狀態。

    UA=UB=UC=57.734V,IA=IB=IC=0A,電壓電流均為正序,觸發方式: 時間觸發10s。

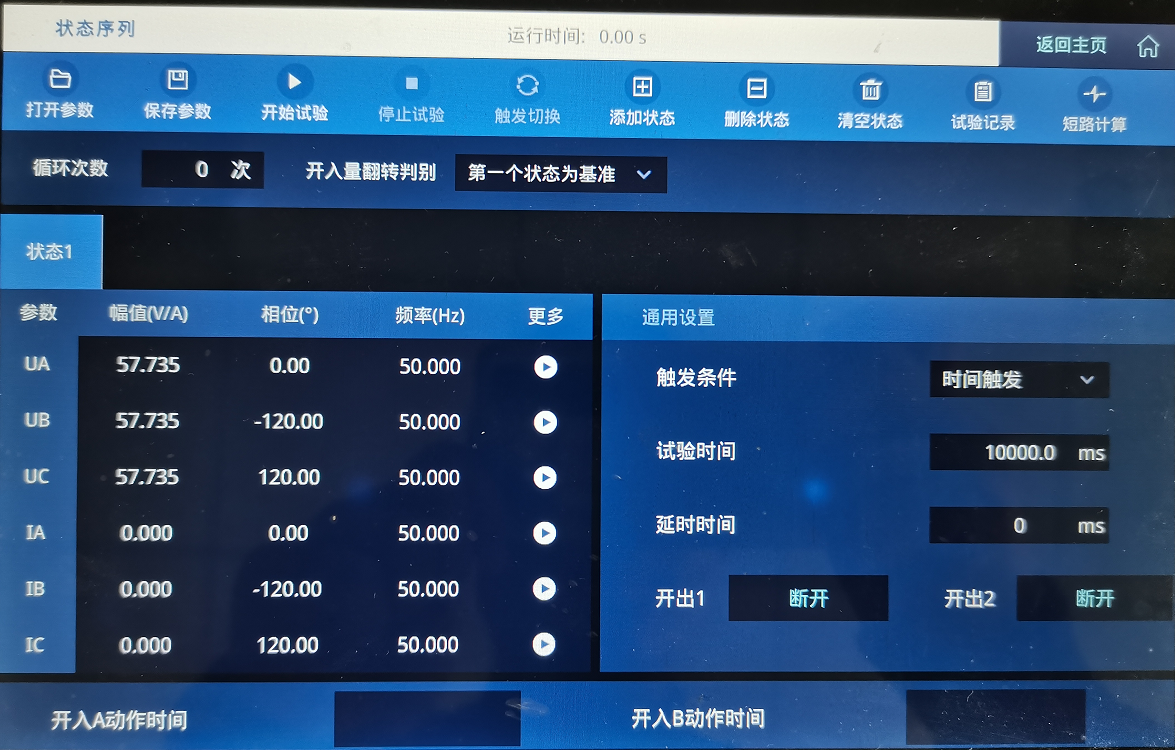

    △?正常狀態參數設置

    UA=UB=UC=57.734V,IA=IB=IC=0.95A,電壓電流均為正序,觸發方式: 時間觸發40ms,注意時間設置過長,縱差I(lǐng)I段會動作。 為明確區分I段與II的動作情況,此處時間應滿足I段不滿足II段。

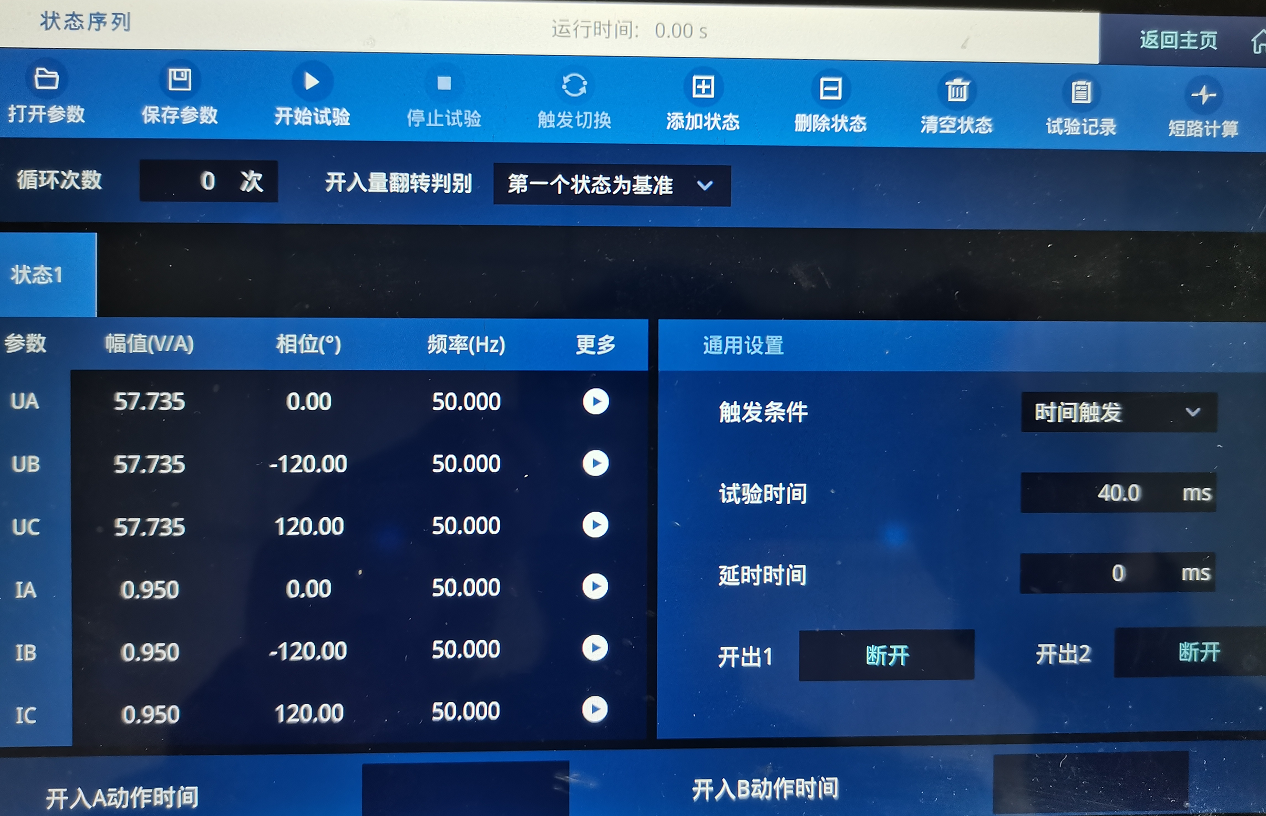

    △ 故障狀態參數設置

    ②加量,設置完成后,點擊運行。 ?繼保之星-Z30 按照正常態設定值輸出持續時間10s,10s后裝置自動切換至下一狀態,?繼保之星-Z30 按照故障態設定值輸出持續時間40ms。

    ③實驗結果: ?保護裝置未動作,?繼保之星-Z30 未采集到跳閘信號。

    2)驗證1.05倍整定值下,差動保護可靠動作

    模擬三相短路故障,根據差動高定值2.0A計算可得,差動電流實驗值2.0*1.05*0.5=1.05A。

    ①在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置見上圖正常狀態參數設置。

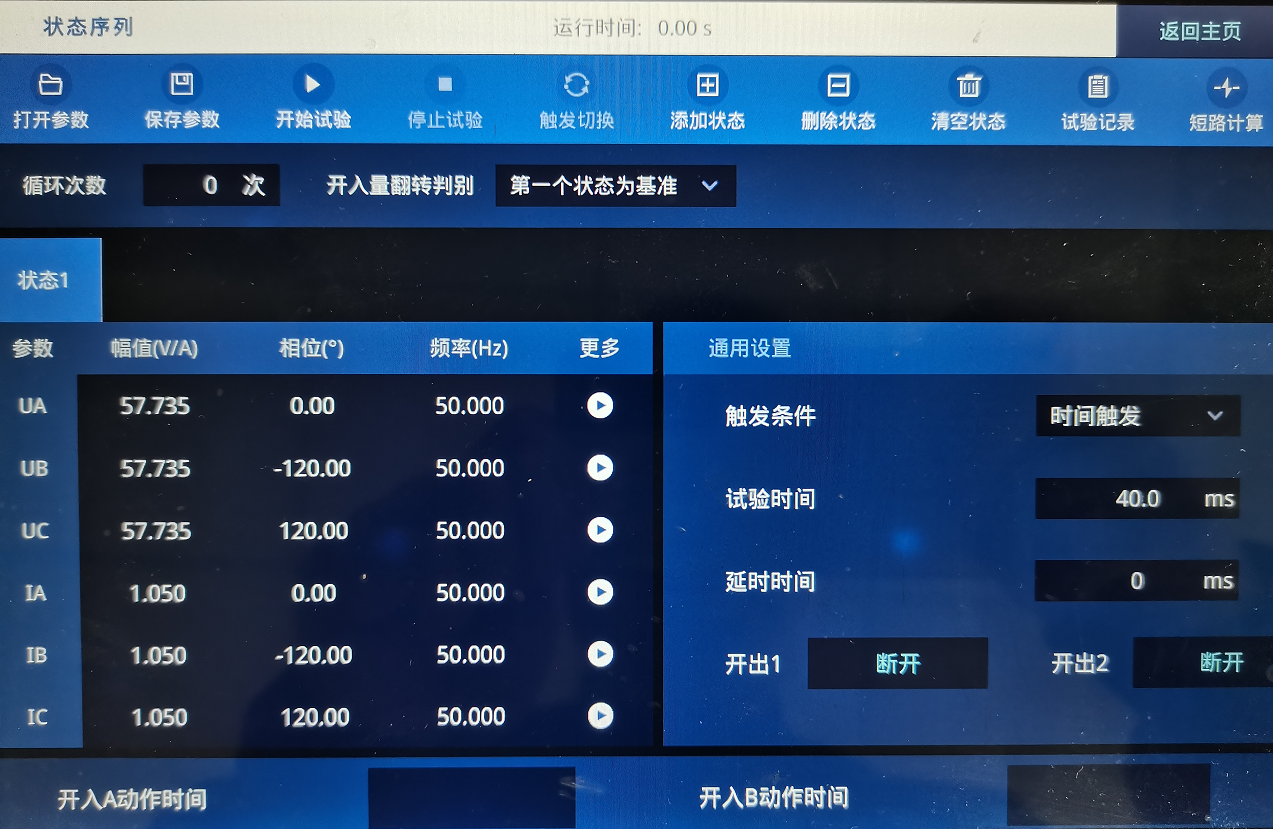

    狀態二設置見下圖。 UA=UB=UC=57.734V,IA=IB=IC=1.05A,電壓電流均為正序,觸發方式: 時間觸發40ms。

    △ 故障狀態參數設置

    ②加量,設置完成后,點擊運行。 ?繼保之星-Z30按照正常態設定值輸出持續時間10s,10s后裝置自動切換至下一狀態,繼保之星-Z30 按照故障態設定值輸出持續時間40ms。

    ③實驗結果: 保護動作有跳閘信號燈顯示,繼保之星-Z30 收到保護發出的跳閘信號,開關量輸入A端口測得動作時間為22ms。

    2、驗證差動保護低定值(縱差I(lǐng)I段)動作情況

    1)驗證0.95倍整定值下,差動保護可靠不動作

    模擬A相接地故障,根據縱差低定值1.0A計算可得,差動電流實驗值1*0.5*0.95=0.475A。

    ①在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置見上圖正常狀態參數設置。

    狀態二設置見下圖。 UA=UB=UC=57.734V,IA=IB=IC=0.475A,電壓電流均為正序,觸發方式: 時間觸發100ms。

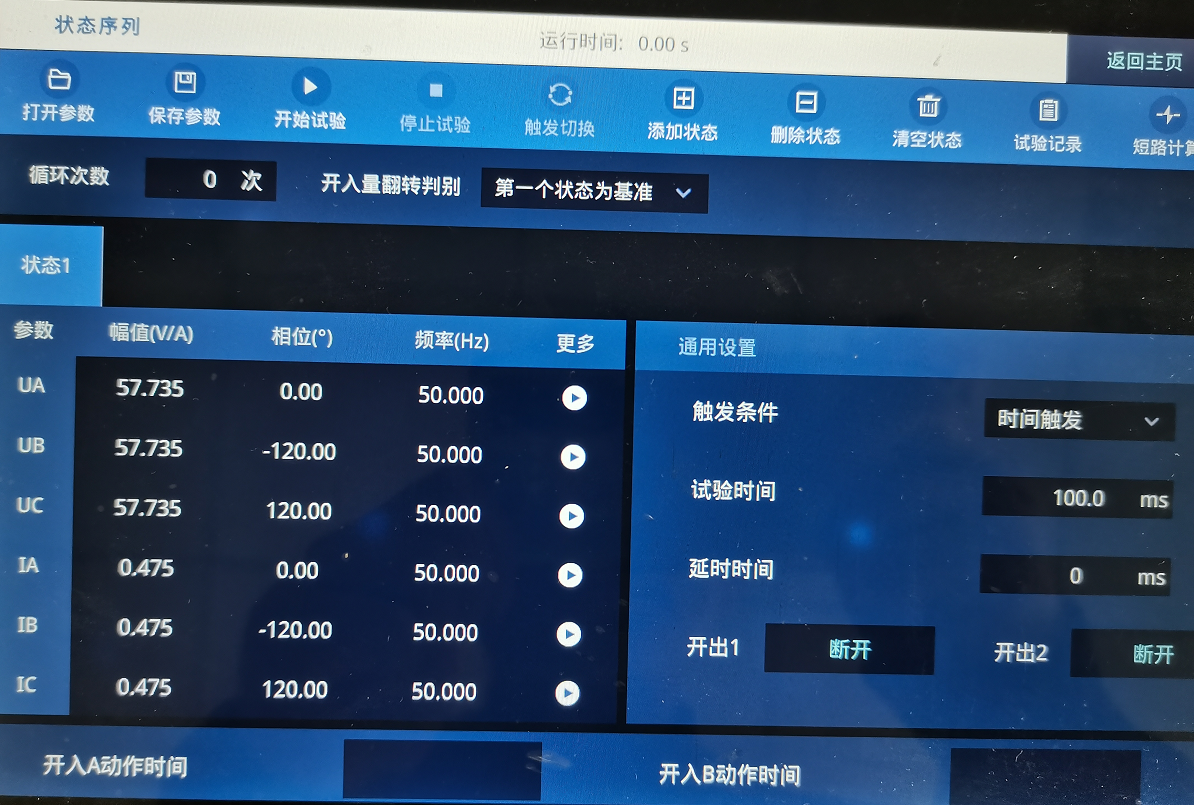

    △ 故障狀態參數設置

    ②加量,設置完成后,點擊運行。 ?繼保之星-Z30 按照正常態設定值輸出持續時間10s,10s后裝置自動切換至下一狀態,?繼保之星-Z30 按照故障態設定值輸出持續時間100ms。

    ③實驗結果: ?保護裝置未動作,繼保之星-Z30 未采集到跳閘信號。

    2)驗證1.05倍整定值下,差動保護可靠動作。

    模擬A相接地故障,根據差動低定值1.0A計算可得,差動電流實驗值1.0*1.05*0.5=0.525A。

    ①在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置上圖正常狀態參數設置。

    狀態二設置見下圖。 UA=UB=UC=57.734V,IA=IB=IC=0.525A,電壓電流均為正序,觸發方式: 時間觸發100ms。

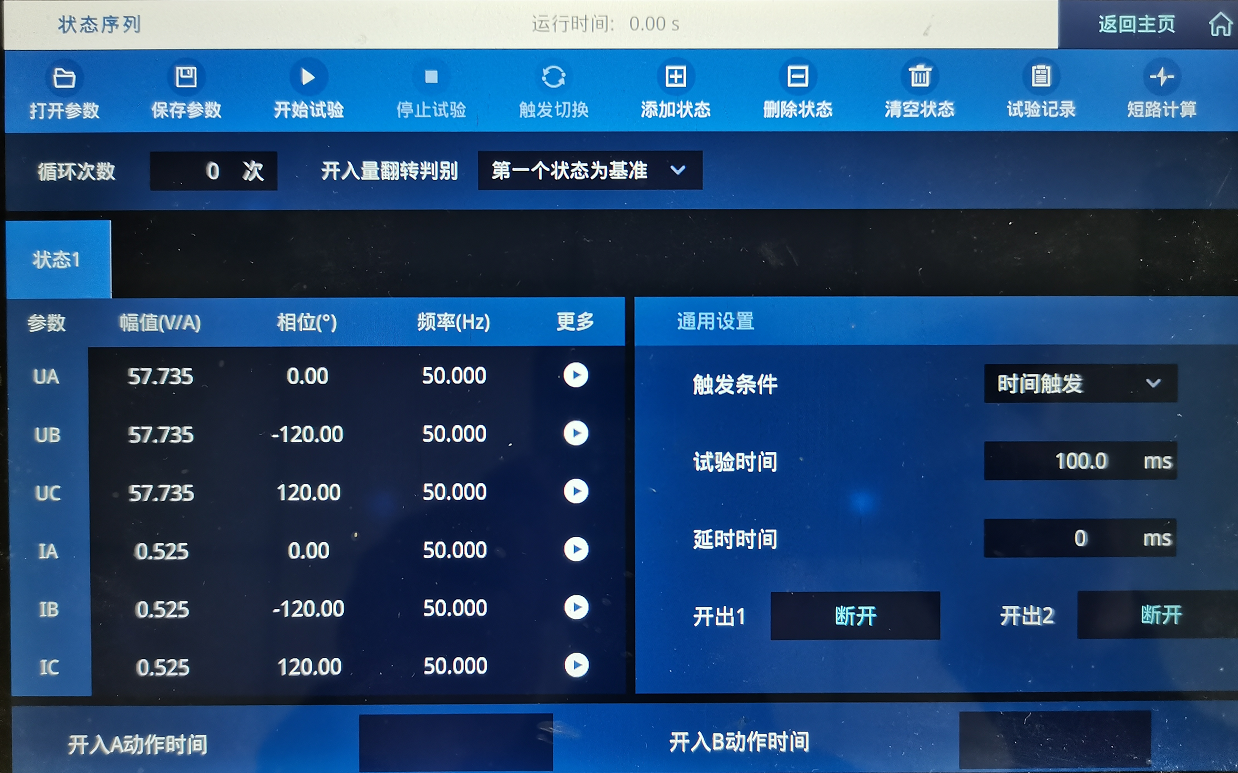

    △ 故障狀態參數設置

    ②加量,設置完成后,點擊運行。 ?繼保之星-Z30 按照正常態設定值輸出持續時間10s,10s后裝置自動切換至下一狀態,繼保之星-Z30 按照故障態設定值輸出持續時間100ms。

    ③實驗結果: 保護動作有跳閘信號燈顯示,繼保之星-Z30 收到保護發出的跳閘信號,開關量輸入A端口測得動作時間為54ms。

    ?

    試驗結論

    ?

    根據實驗結果,本次實驗分別驗證了縱差高低值在0.95倍差動電流下保護可靠不動作、1.05倍差動電流下保護可靠動作,動作時間滿足縱差I(lǐng)段II段的要求。

    注意“六統一”后線路保護定值單中已沒有明確的高定值與低定值區分,只有一個差動保護定值,從保護動作時間上同樣可以區分出縱差I(lǐng)段和II段的動作,PCS-931的高定值默認為差動整定值的1.5倍。 在實際調試過程中還需要考慮4倍容性電流和1.5倍容性電流對試驗的影響,不可完全忽略。

    ?
