    案例實操丨500kV智能變電站投運前繼電保護向量檢查
    發布時間:2021/12/10武漢市豪邁電力自動化技術有限責任公司

    試驗設備: HTA-1300 單相數字式智能大電流源、HTV-6000 三相數字式智能高電壓源、YD-300 無線遙測伏安相位儀

    試驗方法: 取變電站市電電源為基準替代以往遙控方式同步



    01

    接線方式

    1)電壓源接線: HTV-6000 三相數字式智能高電壓源從保護屏柜二次側電壓端子A相加入二次電壓57.7V作為參考基準。
    2)電流源接線: (以變電站其中一個間隔為例)
    電流源取電要求: 從變電站220V市電處取電給裝置供電,可從電壓柜備用三相開關下取單路220V電源供給三個單相電流源。

    合上隔離刀閘Q9 1684,合上Q0 168開關,合上接地開關16880,斷開隔離刀閘Q1 1681,斷開接地開關16800,斷開線路接地開關16340,用三臺HTA-1300 單相數字式智能大電流源從35kV引線分別接入三相電流IA、IB、IC ,通過隔離刀閘1684、開關168和接地開關16880與IN形成電流回路。

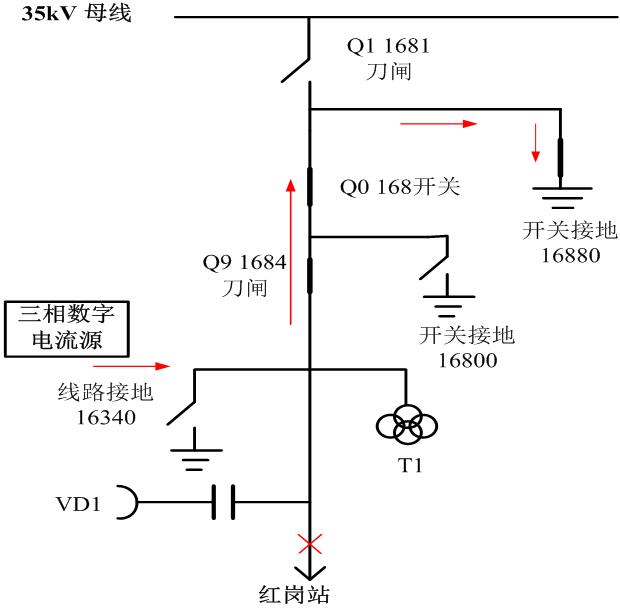

    △  三相數字電流源接線示意圖
    3)斷開其它間隔與35kV母線連接的隔離刀閘。


    02

    試驗流程



    單相數字電流源供電電源AC220V,三相數字電壓源供電電源AC220V,各相電流與電壓設置成不同幅值狀態,檢查電流電壓相序是否正確。 通過保護屏注入二次電壓值為基準,CT注入一次電流值,在YD-300 無線遙測伏安相位儀查看幅值與相位,檢查所有二次回路與極性。 本站CT保護繞組變比為600A/1A。



    △ 單相數字電流源接線
    1)在設備主機設置參數: 三相電流輸出120A,三相電壓輸出57.735V。
    項目
    幅值(V)
    相位(度)
    UA
    57.735
    0
    UB
    57.735
    240
    UC
    57.735
    120
    IA
    120
    0
    IB
    120
    240
    IC
    120
    120
    (此方案設置取用市電,以市電A相火線為基準)

    2)點擊開始試驗,電流源、電壓源啟動輸出,在YD-300 讀取相應數值,對比保護裝置的采樣,在保護裝置查看的采樣幅值和相位與YD-300 顯示一致,由此可得,此間隔的二次回路、相序、相位、極性均正確。

    △ YD-300 無線遙測伏安相位儀顯示值

    △ 保護裝置采樣值


    03

    試驗結論分析

    施加一次值轉化成二次值: 120A/600=0.2A,與YD-300 采樣幅值基本一致,三相相位均為正序。 電流是從CT一次側P2流入P1,電流和電壓設置相位相差180°,由于線路、PT的感抗會產生一定的相移,保護測量相位可能存在小范圍偏差。 由此可得,此間隔的二次回路、相序、相位、極性均正確。

    1)對于新建站或新增間隔施加一次電流和電壓有利于對整個回路與極性相位的檢查,提高送電可靠性。
    2)此次通過對硬件改造升級,以市電作為基準相位更直觀方便,避免了無線通訊同步受外界干擾的影響。
    3)三相獨立的電流源進行試驗,可根據現場情況靈活調整。
    ?
