隨著變電站自動化升級，變電站監控信息更新，繼電保護日常檢修和維護工作不斷增加，智能站繼電保護專業相關數據工作日益繁瑣復雜。 智能站工程實施對點調試及驗收，可考慮將主站聯調中配置文件等數據作業模塊化、流程化和痕跡化，提升現場數據監督管理，實現二次設備的全鏈路驗證、全通道核對、全信息校驗的閉環自動保護試驗。

對點及自動化閉環測試系統主要包括對點自動驗收平臺和自動測試平臺。

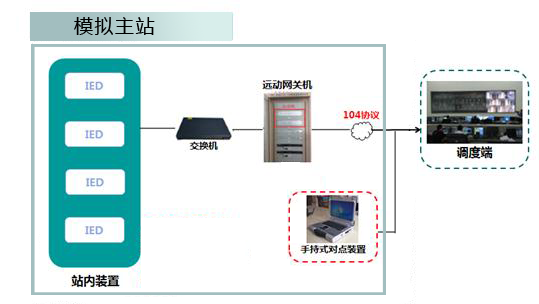

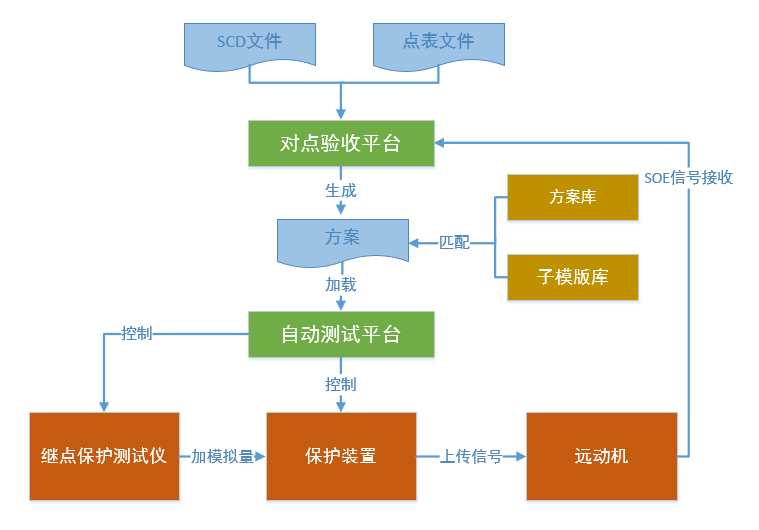

△  對點及自動化閉環測試系統結構

1）對點自動驗收平臺

對點裝置通過網線下發測試任務至自動測試PC端裝置，同時連接遠動裝置接收站內SOE信號，完成點表的驗證。 主要模塊包括點表加載、SCD加載、RCD加載、任務無線下發、DLT104通信和結果自動判定。

• 點表加載： 將EXCEL格式點表進行解析，界面顯示點表信息。

• SCD加載： 將變電站配置文件SCD解析，提取站內相關IED，通過描述名稱與點表內容進行模糊匹配，在沒有RCD情況下，實現點表與IED關聯，支持手動關聯。

• RCD加載： 將遠動機配置文件RCD文件進行解析，實現點表與IED的精確匹配與關聯。

• 無線任務下發： 通過無線WIFI與自動化測試平臺建立通信，并下發測試任務到自動化測試平臺。

• DLT104通信： 建立主站，與遠動機建立通信，完成SOE、遙信、遙測等信號的接收。

• 結果自動判定： 通過接收遠動信號與下發任務進行自動對比，自動判定結果是否正確。

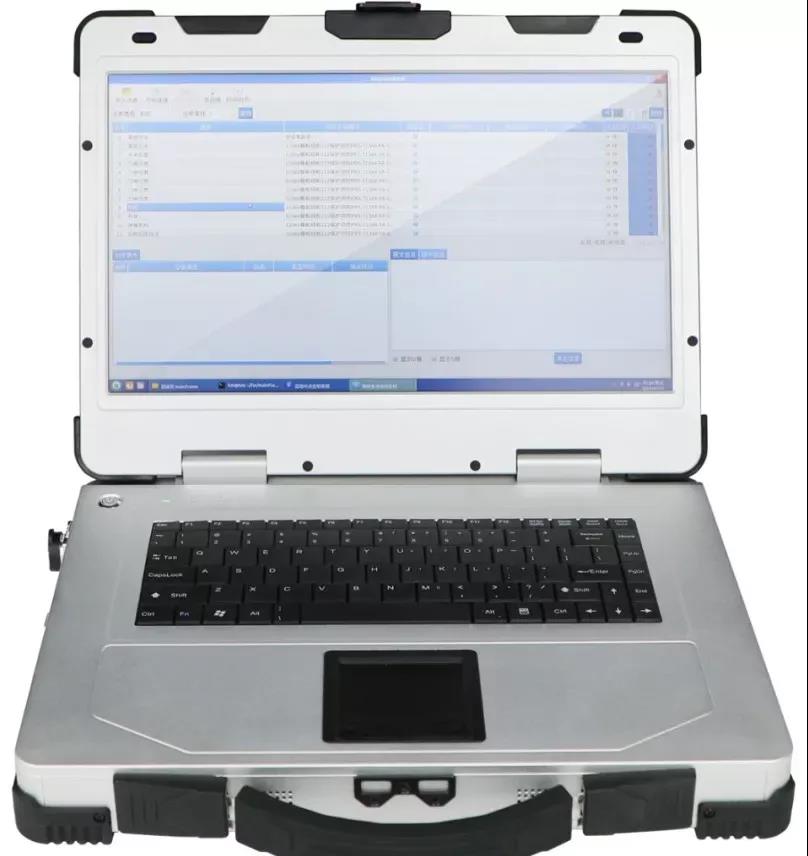

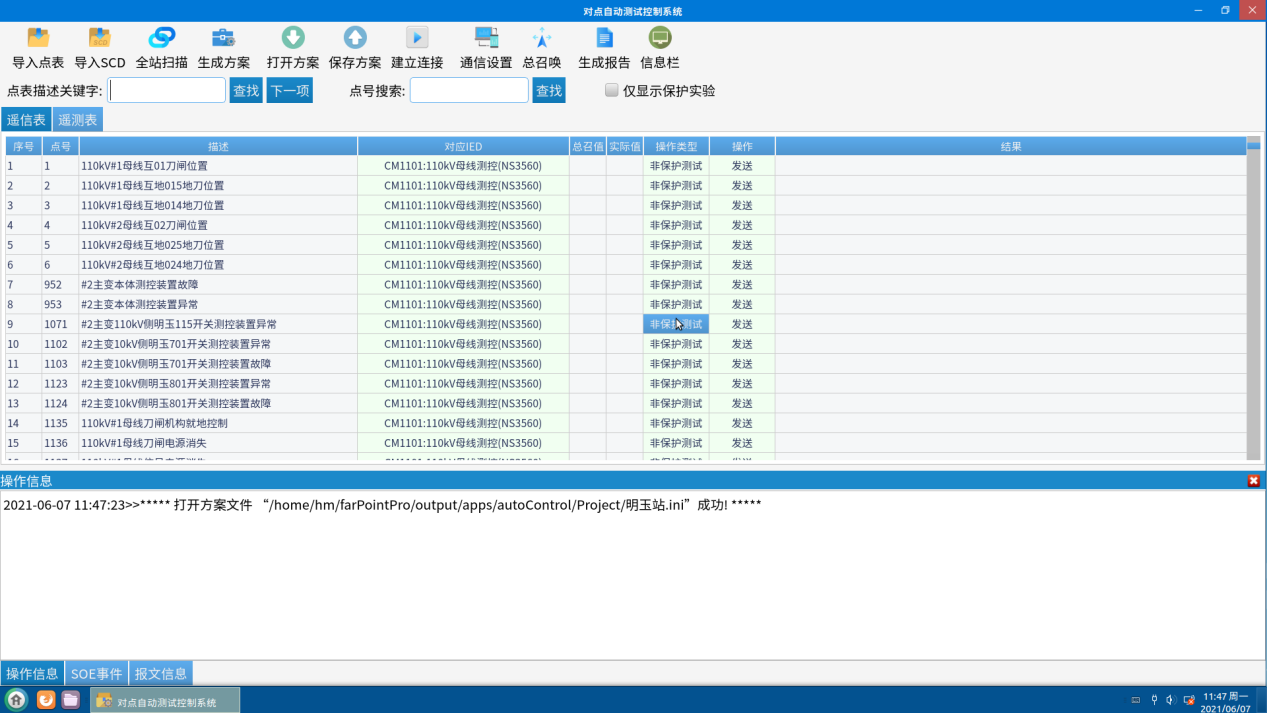

△ 對點自動驗收平臺

2）自動測試平臺

主要功能： 全自動一鍵式測試系統，適用于常規站和智能站，支持IEC61850規約保護設備的自動測試。

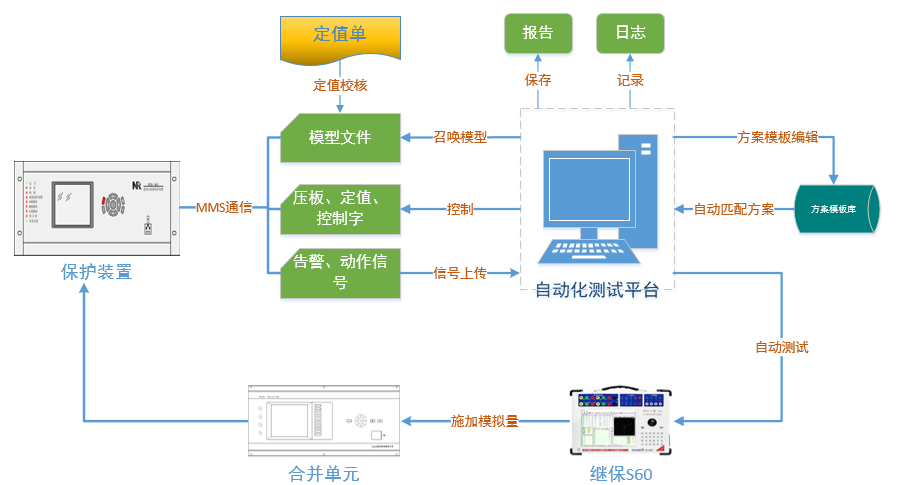

△ 自動化測試平臺系統示意圖

以自動化測試平臺為中心，采用網線連接或無線連接方式，與對點裝置、繼電保護測試儀和保護裝置進行網絡通信。

對點裝置通過無線WIFI模塊通信，下發測試任務，完成任務后自動上送至對點裝置。

保護裝置通過網線通信，站控層MMS協議主要傳遞MMS報文，包括保護模型的讀取，定值、壓板、控制字的讀取和修改、告警信息等。

繼電保護測試儀采用無線WIFI模塊通信，通過電纜的方式給保護裝置施加模擬量，進行保護試驗。

1）設備連接

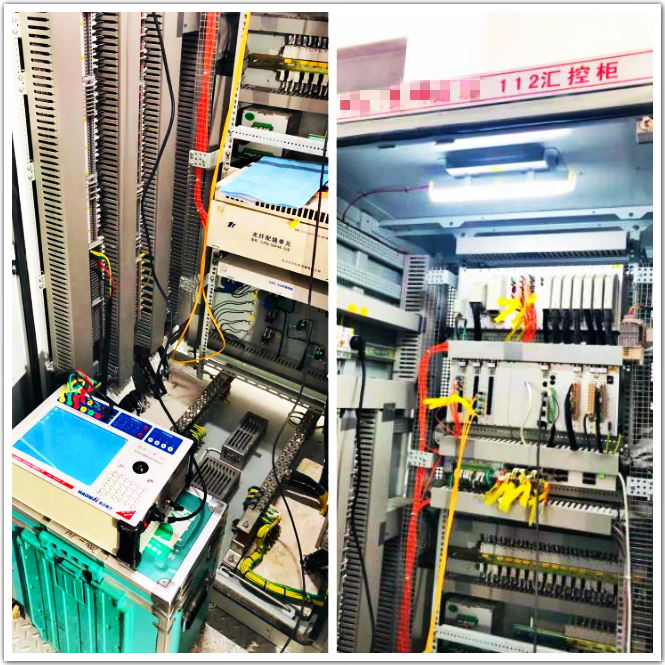

將繼電保護測試儀電壓輸入輸出端與保護裝置連接，自動化測試平臺網口與保護裝置互聯。

2）軟件設置

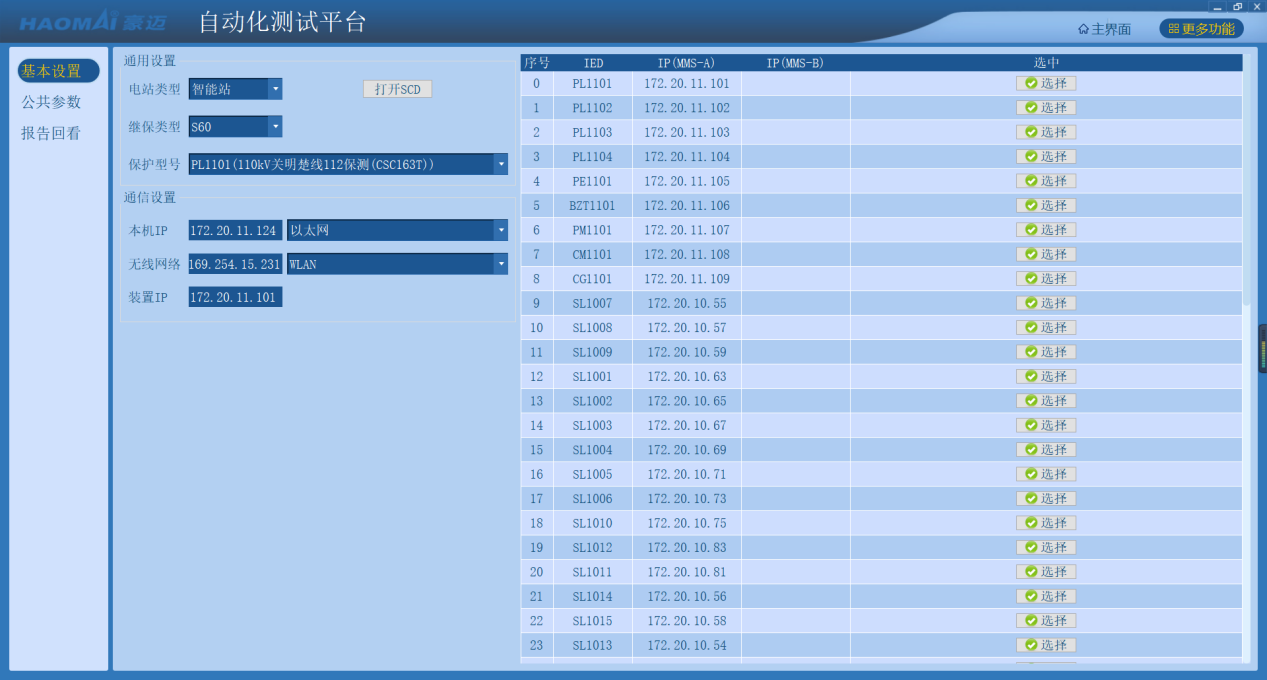

導入SCD文件，解析全站掃描SCD文件，選擇常規站或智能站以及保護裝置類型，配置本機IP、控制繼保儀的無線網絡IP以及保護裝置IP。

3）模型召喚

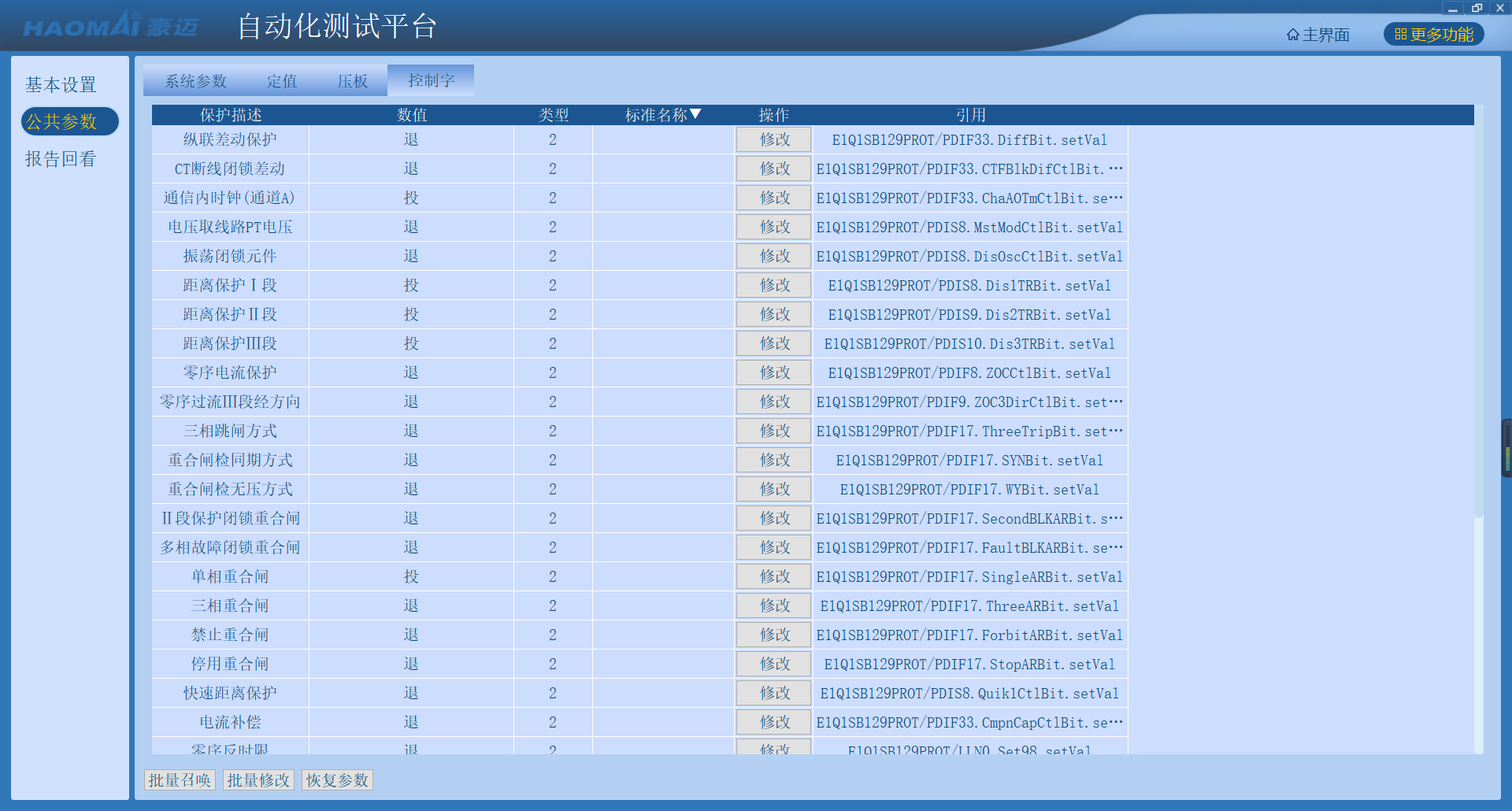

獲取當前保護裝置系統參數、定值、壓板和控制字，支持修改，對比校核導入方案模型，自動根據定值計算當前方案狀態量。

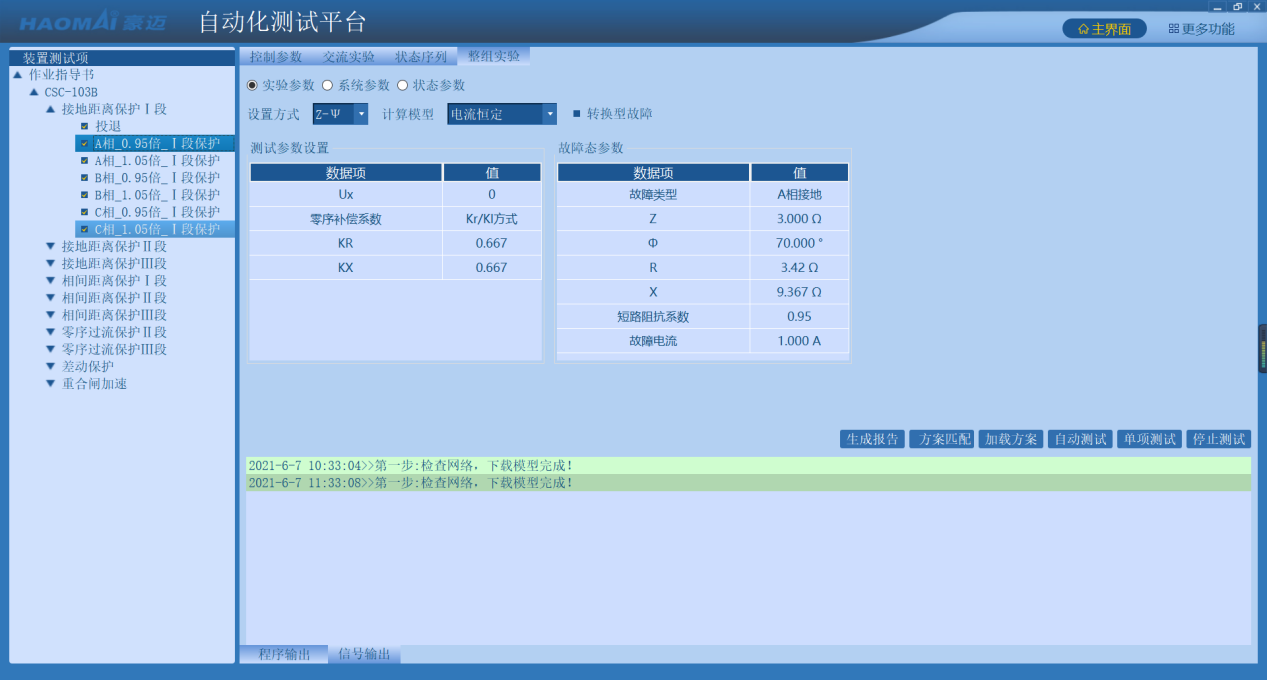

4）自動測試

根據對點裝置下發IED名稱，自動匹配對應方案模板。 根據下發測試項名，自動匹配對應測試項，計算狀態量。 獲取啟動指令時，自動控制繼電保護測試儀加量，試驗完成后回復對點裝置結束指令。

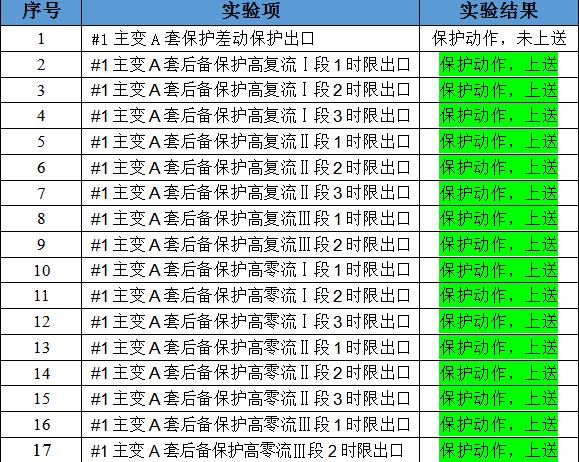

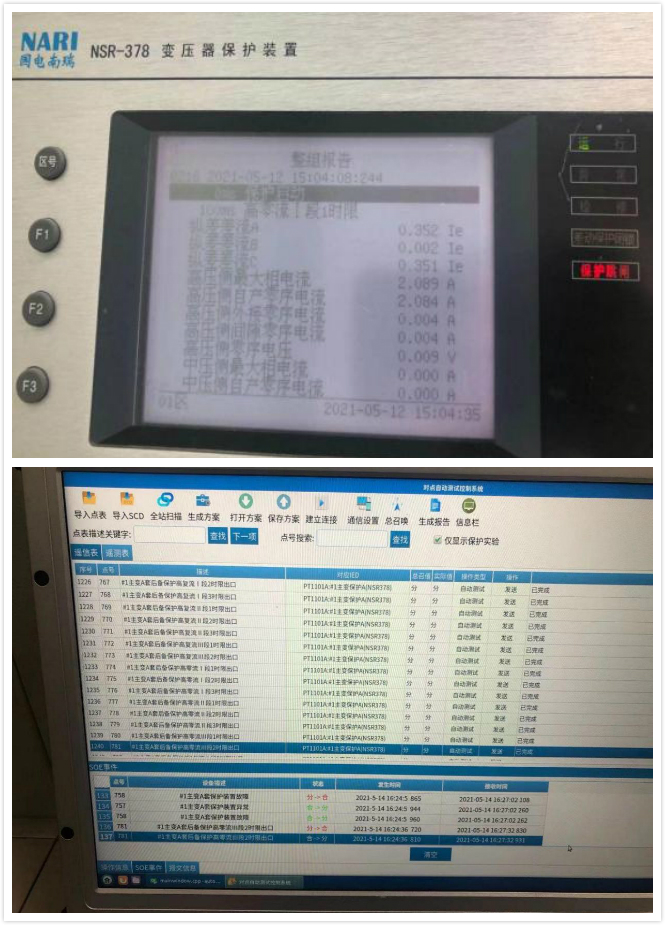

變電站投運前，采集調度信息點表遙信保護出口遙信點203個，完成4臺線路保護設備、4臺主變保護設備的自動驗收工作，總耗時3小時，保證了主網聯調驗收效率，大大提升自動化程度，提高了驗收的可靠性和真實性。
