    【配電自動化】一文看懂X時限與Y時限測試
    發布時間:2021/05/11武漢市豪邁電力自動化技術有限責任公司
    ?X時限與Y時限是就地型饋線自動化電壓-時間型分段器的重要參數,簡單來說X時限是指合閘的時間,Y時限是指故障檢測時間。 開關分位、電源側或負荷側有壓并且保持X時限,開關合閘。 開關合閘之后,經過Y時限,確認合閘成功。
    X時限閉鎖: 電源側有壓得電合閘過程中,在X時限內電源側失壓,則產生電源側X時限閉鎖,閉鎖負荷側得電合閘。
    Y時限閉鎖: 對于電壓-時間型,在電源側有壓得電合閘后,Y時限內開關兩側同時失壓,則產生電源側Y時限閉鎖,閉鎖電源側得電合閘; 對于電壓-電流型,在電源側有壓得電合閘后,Y時限內開關兩側同時失壓且有故障電流,則產生電源側Y時限閉鎖,閉鎖電源側得電合閘。

    X時限和Y時限的區別: 本側X時限閉鎖,對側得電合閘,本側Y時限閉鎖,本側得電合閘; X時限對應單側失壓,Y時限對應兩側失壓; X時限是在得電合閘過程中,Y時限是在得電合閘后。

    △  配電之星-P2200 配電自動化終端測試儀
    配電之星-P2200 配電自動化終端測試儀為例,使用測試儀加量并模擬主站操作,介紹X時限閉鎖和Y時限閉鎖的測試方法。 (實際應用中一般X時限整定為7s,Y時限整定為5s)
    1、試驗接線

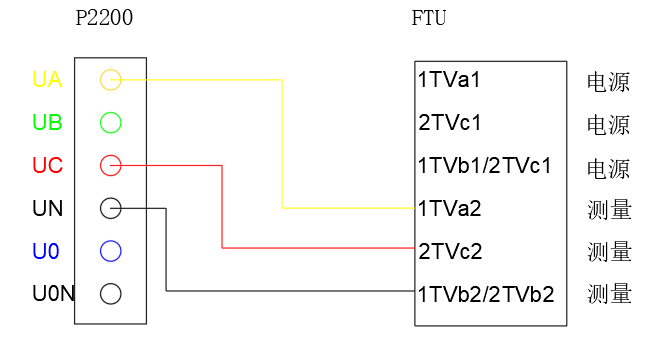

    配電之星-P2200 配電自動化終端測試儀A相電壓作為FTU的電源側電壓,C相電壓作為FTU的負荷側電壓。 對于供采一體的FTU接線需注意試驗前務必將蓄電池充滿電。



    △  供采一體FTU接線

    對于供采分離的FTU接線需注意要用市電給FTU供電。

    △  供采分離FTU接線
    2、試驗方法

    試驗前將配電之星-P2200 模擬主站調通,通過“性能試驗”模塊給FTU加量進行三遙檢查,確保接線與虛擬主站均正常。
    Y時限正向閉鎖校驗:

    通過“功能試驗”模塊進行狀態序列設置。 首先確保開關在分位,無閉鎖。 預期輸出: 開關在分位,電源側施加工作電壓,終端X計時結束后,啟動合閘,開關由分位到合位; 合閘后Y計時時間內電源側失壓,開關啟動分閘,開關由合位到分位; 電源側重新來電,終端X計時結束后,開關不合閘,同時查看終端正向閉鎖信號是否上送。

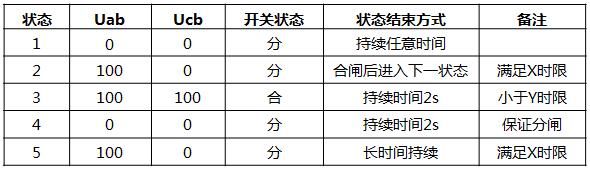

    1)測試步驟:

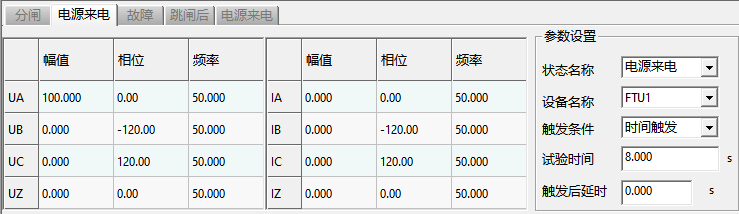

    2)狀態序列設置:

    狀態一:



    狀態二:



    狀態三:



    狀態四:

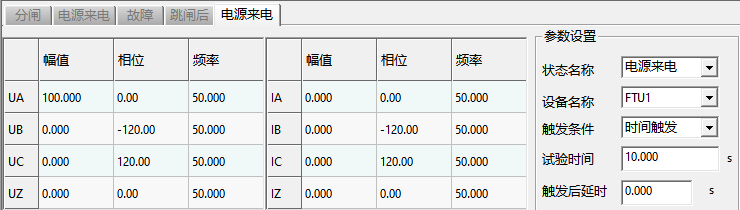

    狀態五:



    3)試驗結論:

    狀態序列設置完成后開始試驗,觀察開關狀態,出現先合閘再跳閘狀態變化,同時配電之星-P2200 模擬主站收到一個負荷側正向閉鎖的SOE信息。

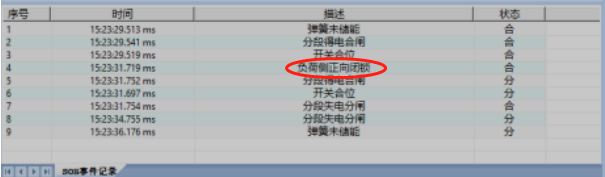

    △  Y時限正向閉鎖報文信息




    X時限反向閉鎖校驗:

    配電之星-P2200 “功能試驗”模塊進行狀態序列設置。 首先確保開關在分位,電源側施加工作電壓終端在X計時時間內,電源側失壓開關繼續保持分位; 開關反向施加工作電壓,X計時結束后開關不合閘; 查看終端反向閉鎖信號是否上送。

    1)測試步驟:
    狀態
    Uab
    Ucb
    開關狀態
    狀態結束方式
    備注
    1
    0
    0
    持續任意時間

    2
    100
    0
    持續時間5s
    不滿足X時限
    3
    0
    0
    持續時間2s
    保證分閘
    4
    0
    100
    長時間持續
    滿足X時限

    2)狀態序列設置:

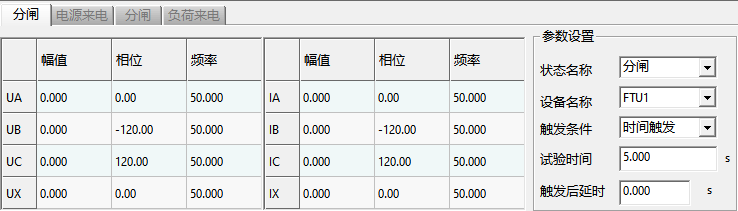

    狀態一:

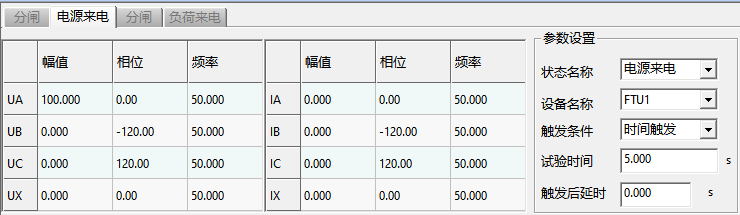

    狀態二:

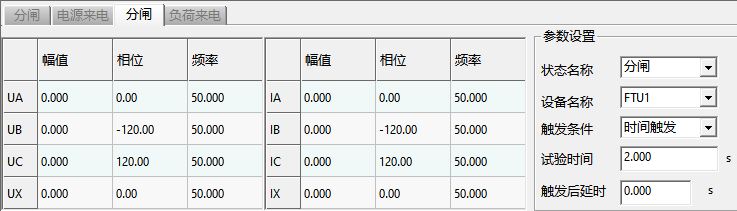

    狀態三:

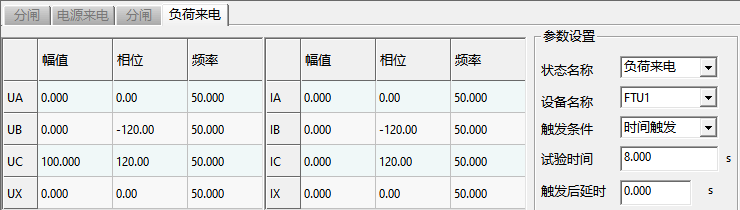

    狀態四:



    3)試驗結論:

    設置狀態序列后開始試驗,觀察開關狀態,保持在分位。 配電之星-P2200 模擬主站收到電源側反向閉鎖的SOE信息。

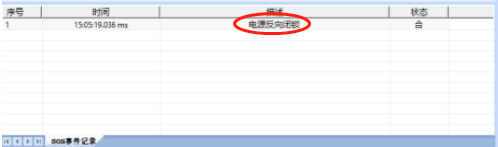

    △  X時限反向閉鎖報文信息
    就地型饋線自動化閉鎖合閘時,F(xiàn)TU裝置閉鎖指示燈亮起,解除閉鎖合閘時指示燈滅,可通過手柄合閘、遙控合閘等方式解除閉鎖狀態。
    ?
