    案例實操丨變電站投運前注入式向量檢查



                            發布時間：2021/04/22武漢市豪邁電力自動化技術有限責任公司








    ?項目地點：  220kV新建智能變電站

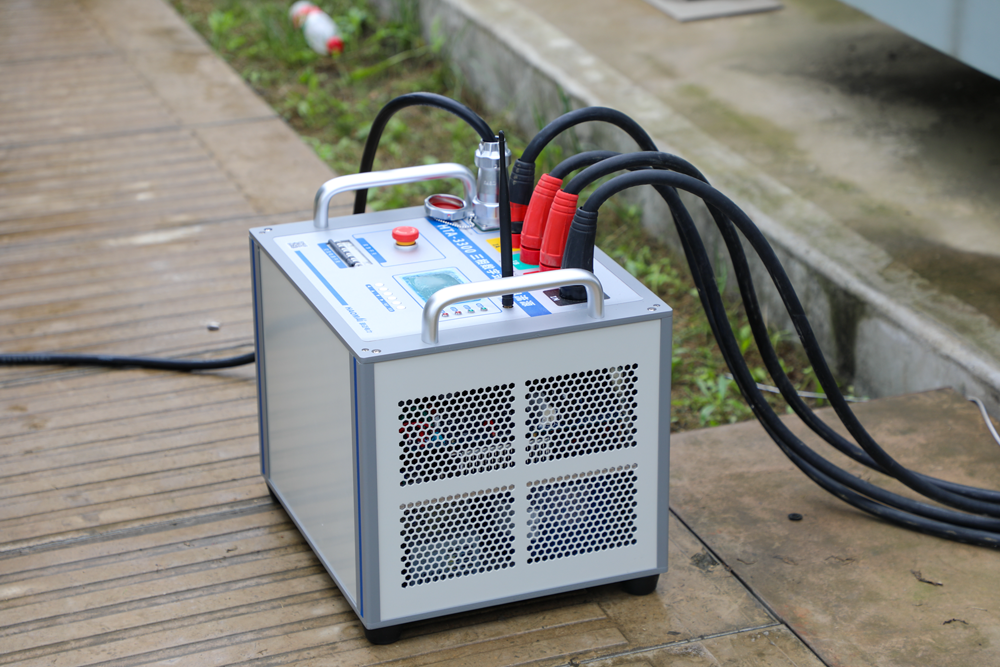

    試驗設備： HTA/HTV無線遙控智能電流源/電壓源



    變電站投運前由于沒有負荷無法進行一二次回路極性檢查，傳統方法只能從CT、PT二次側用繼電保護測試儀施加二次電流電壓來檢查回路，無法檢查整個完整回路的接線及極性正確性。 為此，武漢豪邁研發生產了HTA/HTV無線遙控智能電流源/電壓源，可實現從變電站一次回路施加大電流大電壓進行一、二次回路相位校核。 本文介紹如何使用HTA/HTV無線遙控智能電流源/電壓源，進行變電站投運前注入式向量檢查試驗。




















    1











    試驗接線











    1）該站一次設備采用全封閉式GIS結構，下圖為選取的兩個試驗間隔以及母設示意圖。








    △ 一次示意圖（部分間隔）

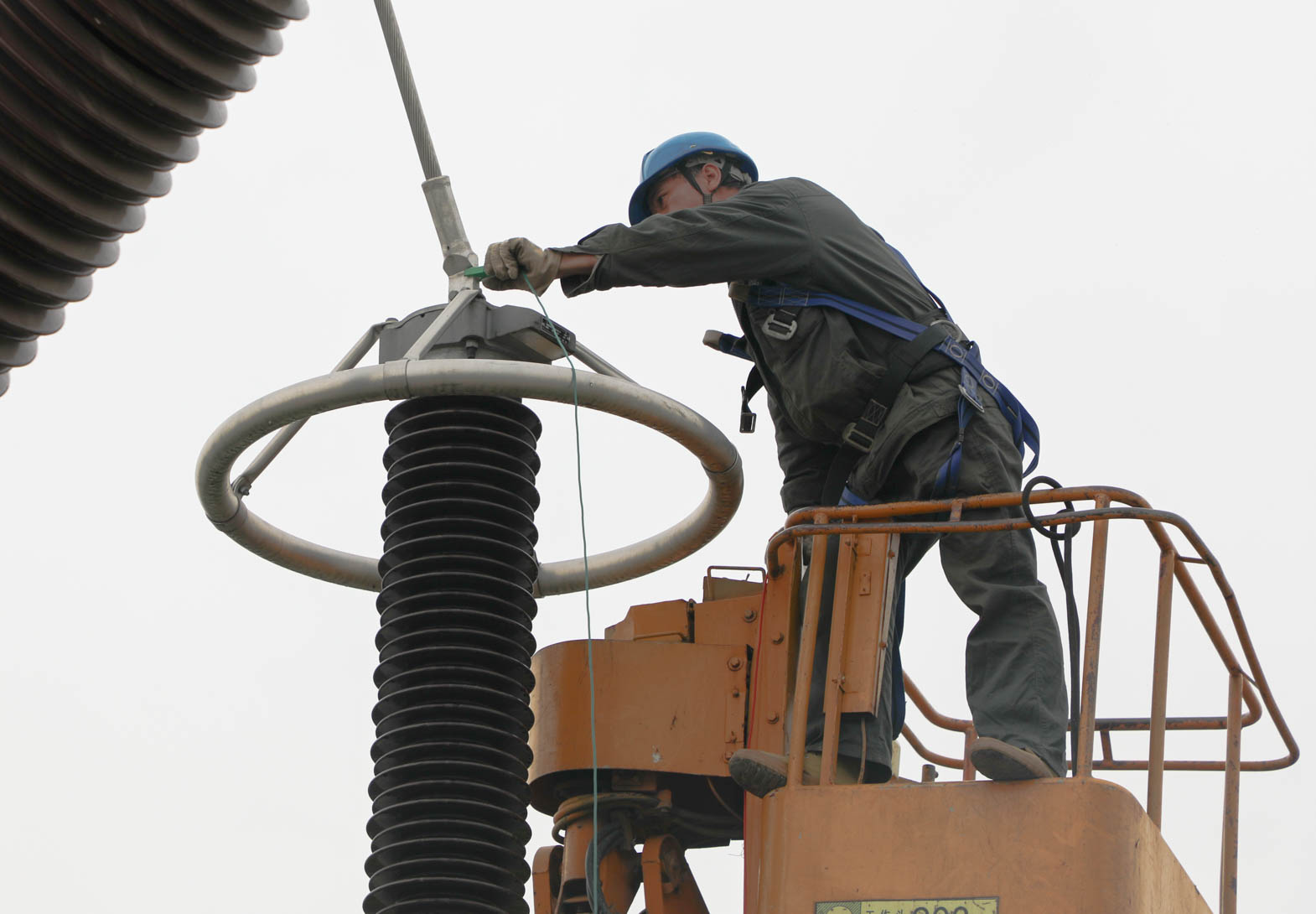

    2）由于各一次設備不能在GIS內部接線，考慮電流電壓從兩間隔的進出線引線側接入，電流選取226開關間隔，將電流從226引線處接入，經隔刀2266流過CT再經開關226流過，最終由地刀2265流入大地形成電流回路。 電壓選取221開關間隔，將電壓從221引線流入，經隔刀2216、開關221、隔刀2211、隔刀互01A至IMA電壓互感器。 其他各隔刀、地刀均斷開。 三相電流、三相電壓可同時接入。

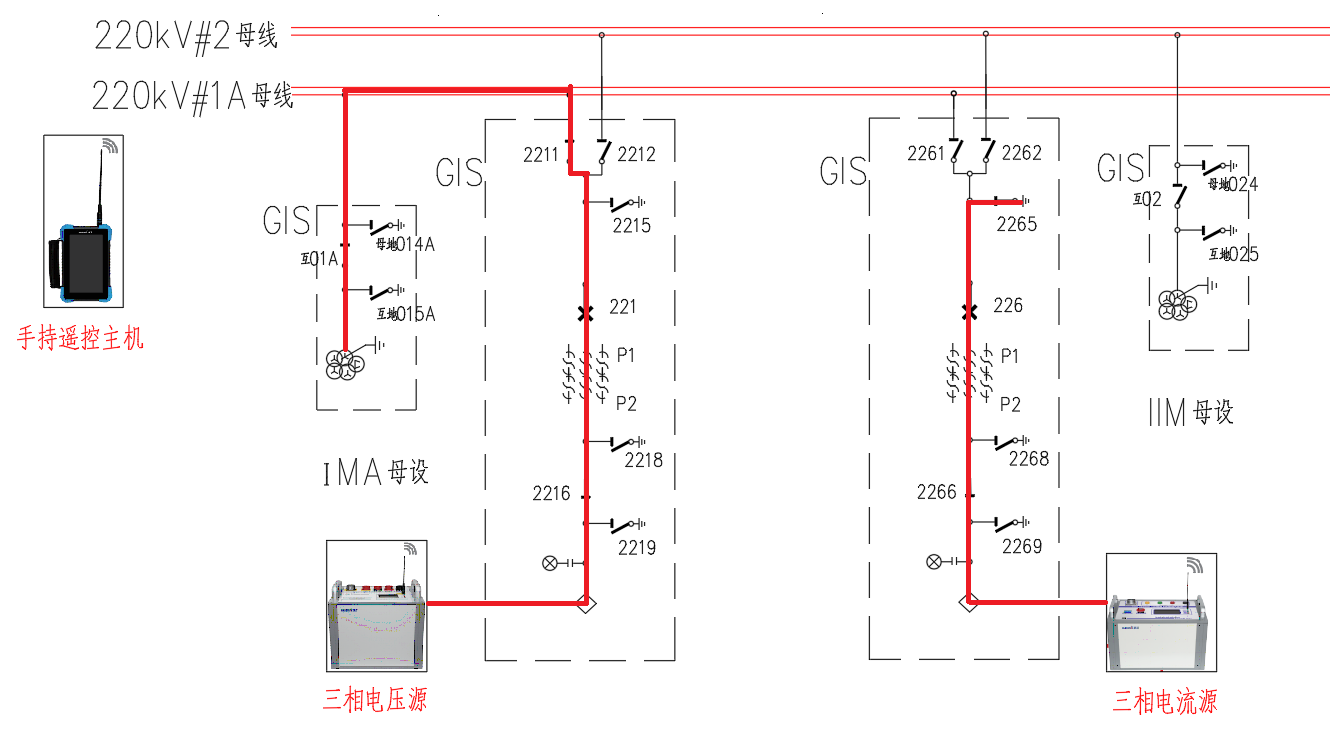

    △  接線示意圖


































    注意： 1）接線過程中，三相電流源N相直接對地接，三相電壓源N相短接接地。 2）不能將電壓源和電流源一次量同時加入同一個支路中。 3）各間隔都是級聯母線電壓，為了在226間隔中保護上查看到電壓值，應通過智能終端外部短接使隔刀2261在合位，此時間隔226切取I母電壓。













    2











    試驗設置及操作方法

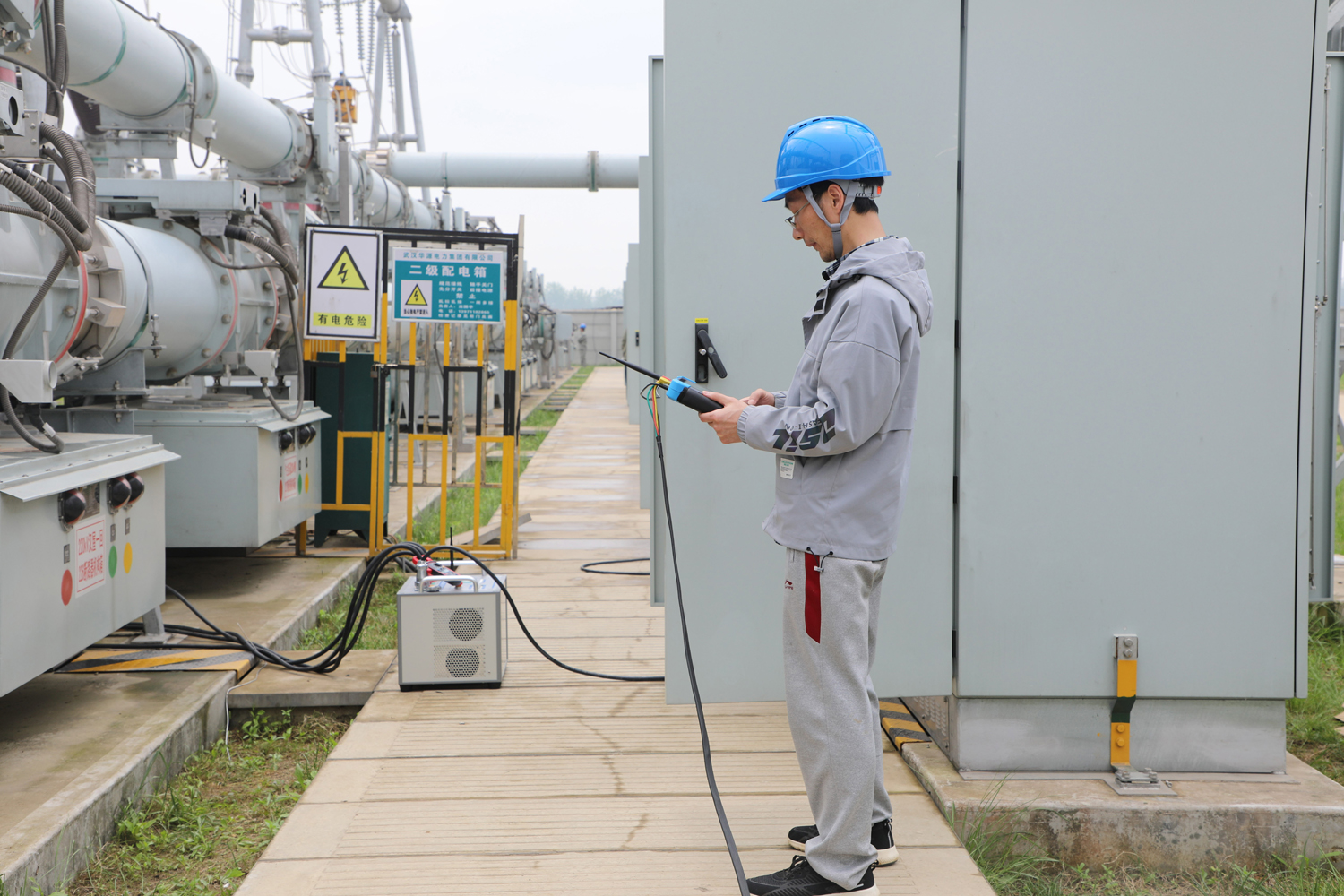

    接好三相電流源與三相電壓源的一次線后可通過手持式遙控主機進行操作。 首先將電流源與電壓源上電，設置到遙控操作狀態，遙控主機會自動搜索電流源與電壓源，各相電流與電壓設置成不同的幅值狀態，檢查電流電壓相序是否正確。



    通過CT、PT注入一次電流電壓值在保護裝置上查看幅值與相位，從而檢查所有二次回路與極性。 本站PT變比為220kV/100V，CT保護繞組變比為1200A/1A。



    1）在遙控主機上設置參數。









    相




    設置幅值




    設置相位








    UA




    2200V




    ∠0°








    UB




    2200V




    ∠240°








    UC




    2200V




    ∠120°








    IA




    240A




    ∠0°








    IB




    240A




    ∠240°








    IC




    240A




    ∠120°









    2）點擊開始試驗，電流源、電壓源啟動輸出，可以在主機上查看回采值。













    3











    試驗結果

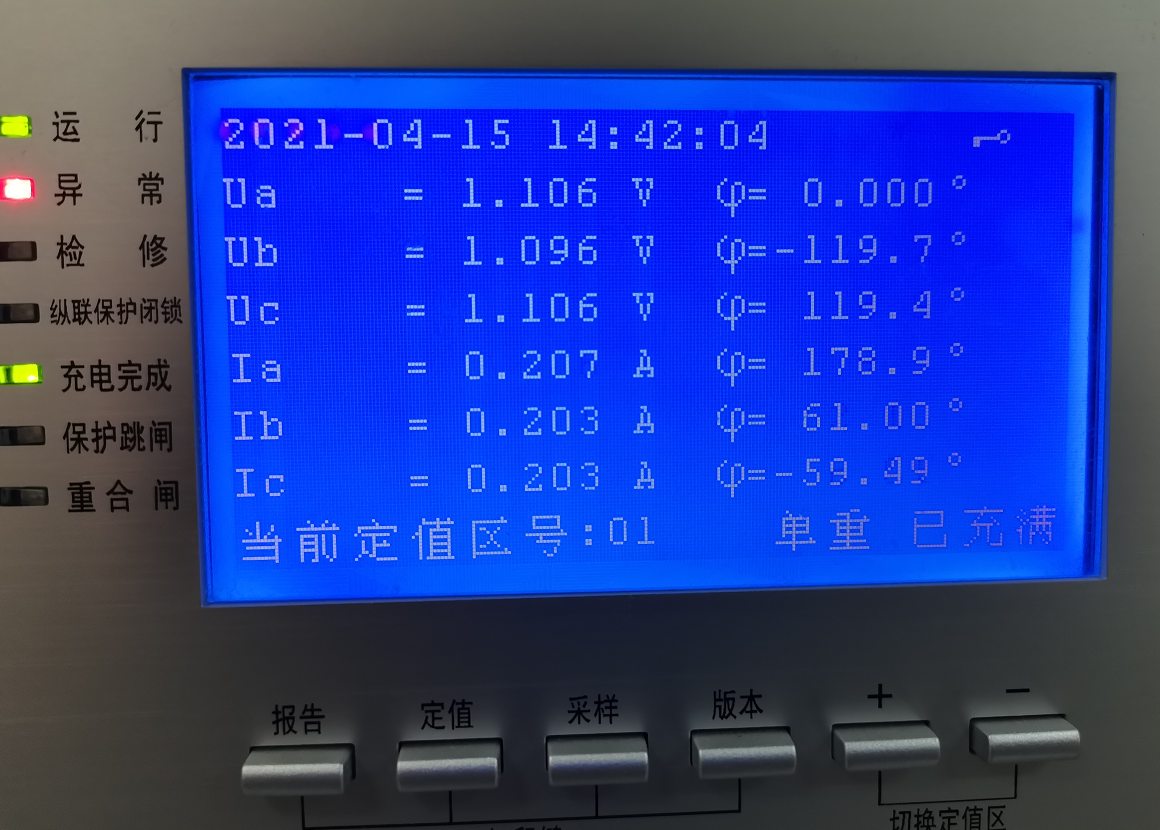

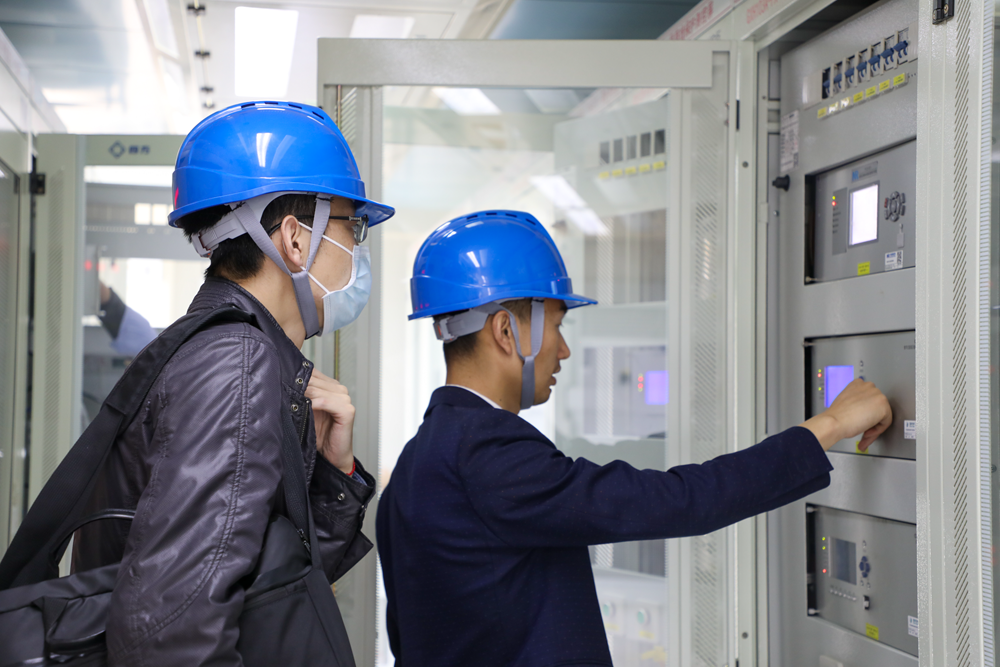

    一次量保持輸出，在保護裝置上查看數據。













    試驗結論： 施加一次值再轉化成二次值應為2200V/2200=1V，240A/1200=0.2A，在保護裝置上的采樣幅值基本一致，三相相位均為正序，電流由于是從CT一次的P2流入P1，相差剛好180°，由此可得此間隔的二次回路、相序、相位、極性均正確。












	?
