?為進一步提高配電網的供電可靠性和供電質量，加大配網自動化建設力度，充實相關人員知識儲備。 近日，在XX省電力公司、XX省電科院、XX市供電公司的大力支持和精心籌辦下，全省召開了配用電部饋線自動化推廣交流會議，各地市公司供用電部領導、專責等100余人參加了此次會議。 武漢豪邁電力受邀作為技術支持單位，講解配電自動化終端單體三遙調試及聯調倉庫FA驗證功能測試。
配電自動化終端單體調試分為主要功能檢測、基本性能檢測、通信規約檢測等。 主要功能檢測包括遙信、遙控、SOE分辨率、防抖、電源試驗、SNTP/規約對時試驗、100A大電流、穩態錄波/暫態回放功能、FA自動功能等檢測。 基本性能檢測主要包括基本誤差檢測、影響量檢測等。

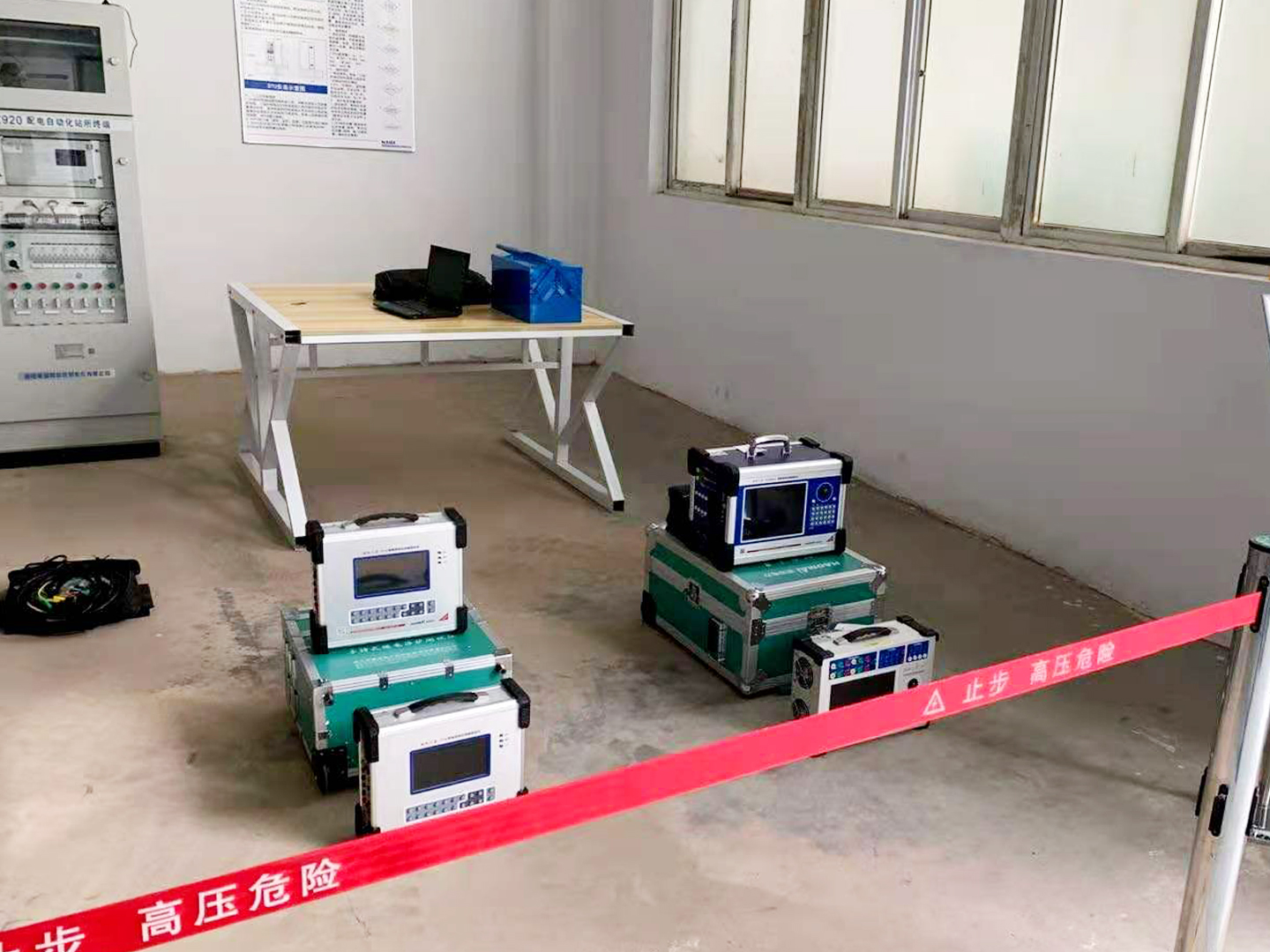

△ 設備展示區

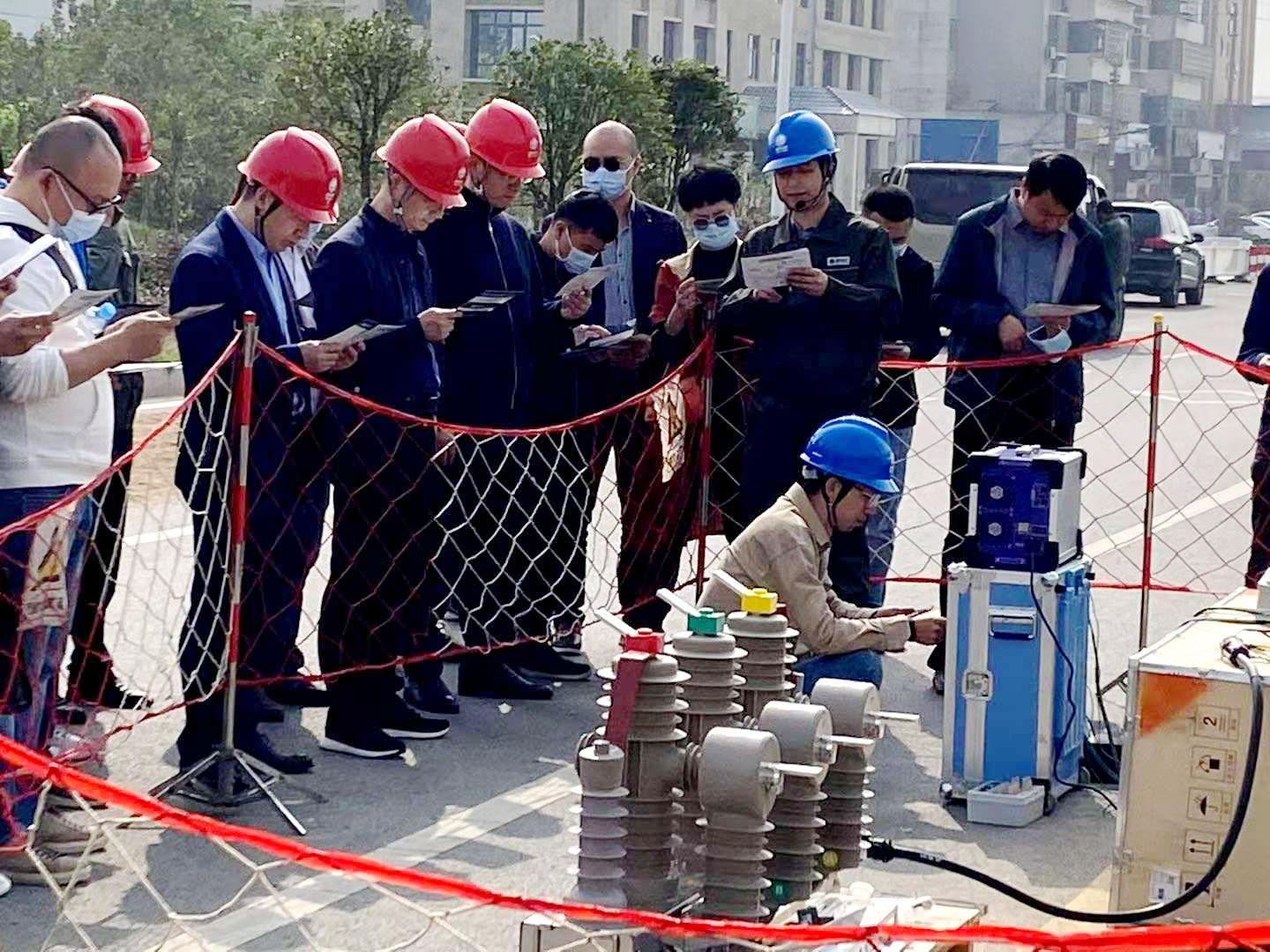

△ 配電自動化終端單體三遙調試操作演示
聯調倉庫FA調試 ：
聯調倉庫FA調試主要是對一二次融合開關整機的檢測，測試開關動作特性，確定級差時限配置。 通信采用IEC101/104規約通過光纖EPON或者無線與異地主站連接，完成終端采樣精度、通信檢查、通道對點、保護功能、FA功能檢測等項目。
此次試驗以四臺送檢終端進行演示，1臺模擬變電站開關CB，2臺為主干線開關DO1、DO2，1臺為聯絡開關L01。 武漢豪邁電力提供4臺配電之星-P2200 配電自動化終端測試儀，分別與變電站的出線開關CB、分段開關DO1、DO2、聯絡開關L01通過前端采集工裝連接（采集工裝主要負責終端裝置電流電壓開關量的采集）。 WDS-3 配電開關模擬試驗盒替代一次開關模擬開關的合閘分閘動作及合位分位的信號狀態。 每臺配電之星-P2200 通過GPS對時方式保證同步性。 根據不同的故障點和各開關節點的不同狀態，使用配電之星-P2200 分別對各開關節點輸出不同的模擬量、開關量、開入量，模擬各開關在不同故障的狀態，實現模擬饋線故障時狀態。 試驗輸出過程中觀察各開關位置狀態機上送給主站的信息，判斷FA動作是否正確，完成就地FA測試，大大減輕工作強度，提高檢測效率。
以D01和D02開關之間短路故障為例，發生故障時，D01保護動作分閘，并上送事故總信號，D02失壓分閘，LO1檢測到單側失壓。 D01經過7秒延時，重合于故障點，重合失敗，并正向閉鎖合閘，D02檢測到殘壓反向閉鎖合閘，此時故障隔離在D01與D02之間，LO1單側失壓延時30秒自動轉供，L01合閘，轉供成功，判定故障在D01與D02之間。
D02和L01開關之間模擬高阻接地驗證FA邏輯發生故障時，D01、D02保護動作，并上送事故總信號。 L01檢測單側失壓，D01經過7秒延時，重合成功，D02檢測到進線側有壓，經過7秒延時，重合于故障點，重合失敗，并正向閉鎖合閘。 L01檢測到殘壓閉鎖合閘, 此時故障隔離在D02與L01之間, 判定故障在D02與L01之間。

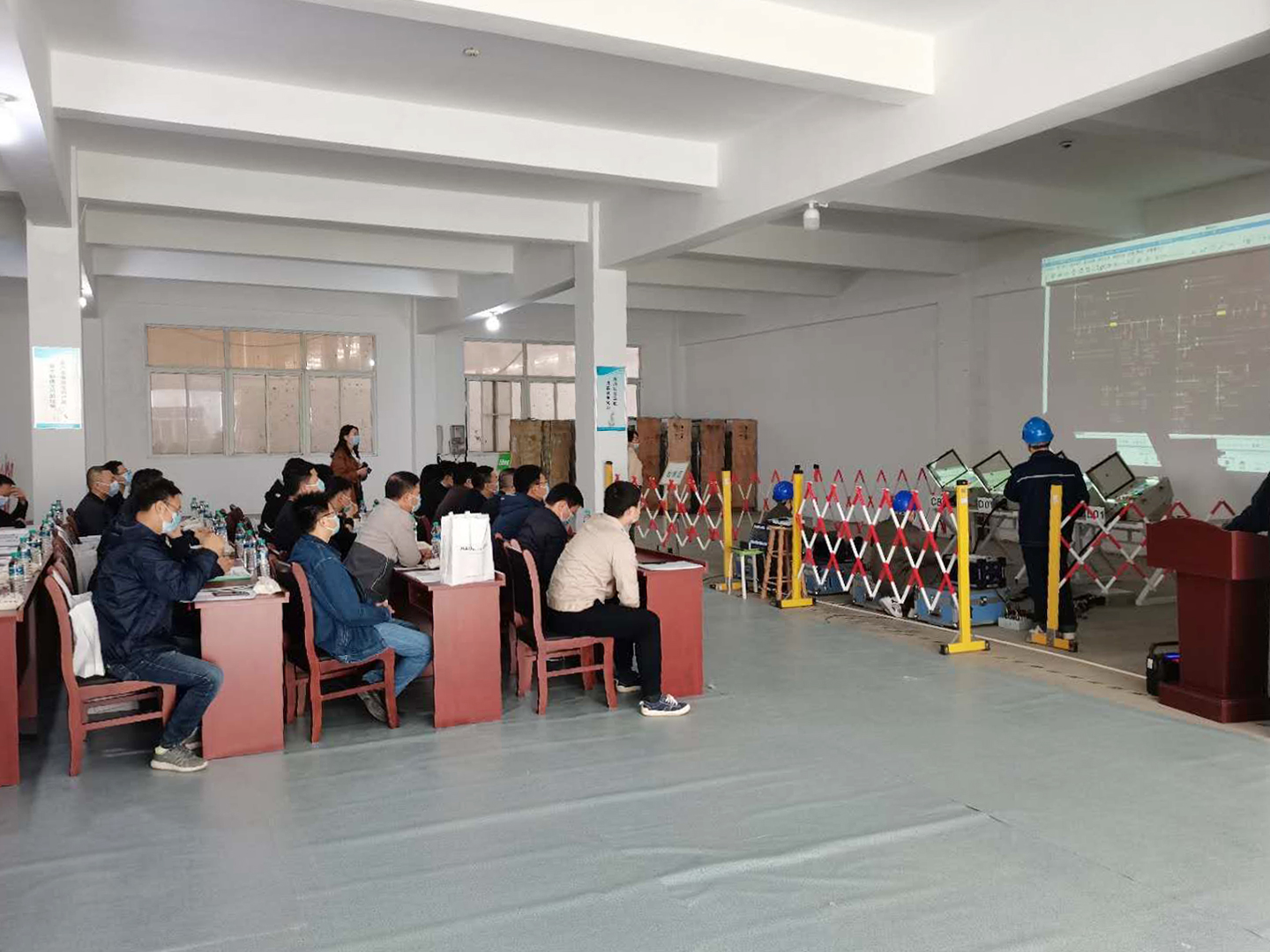

通過遠程投屏將主站投至聯調倉庫方便調試人員進行判定，發生故障時，根據終端自身故障指示燈及閉鎖信號燈的變化及配電之星-P2200? 的SOE信息，以及與主站對應的開關動作，判定FA策略與故障研判的正確性。

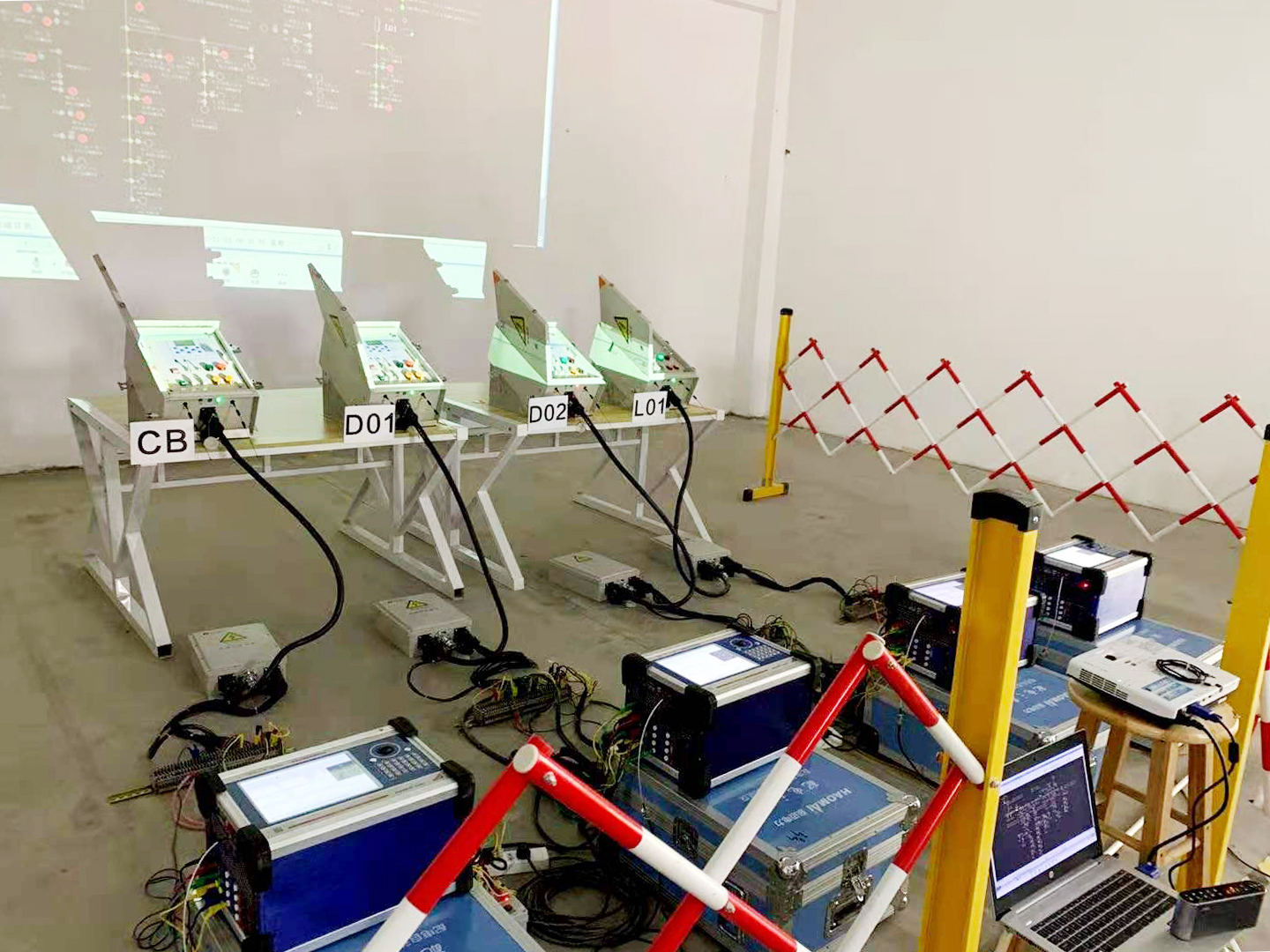

△ 聯調倉庫FA調試布置圖

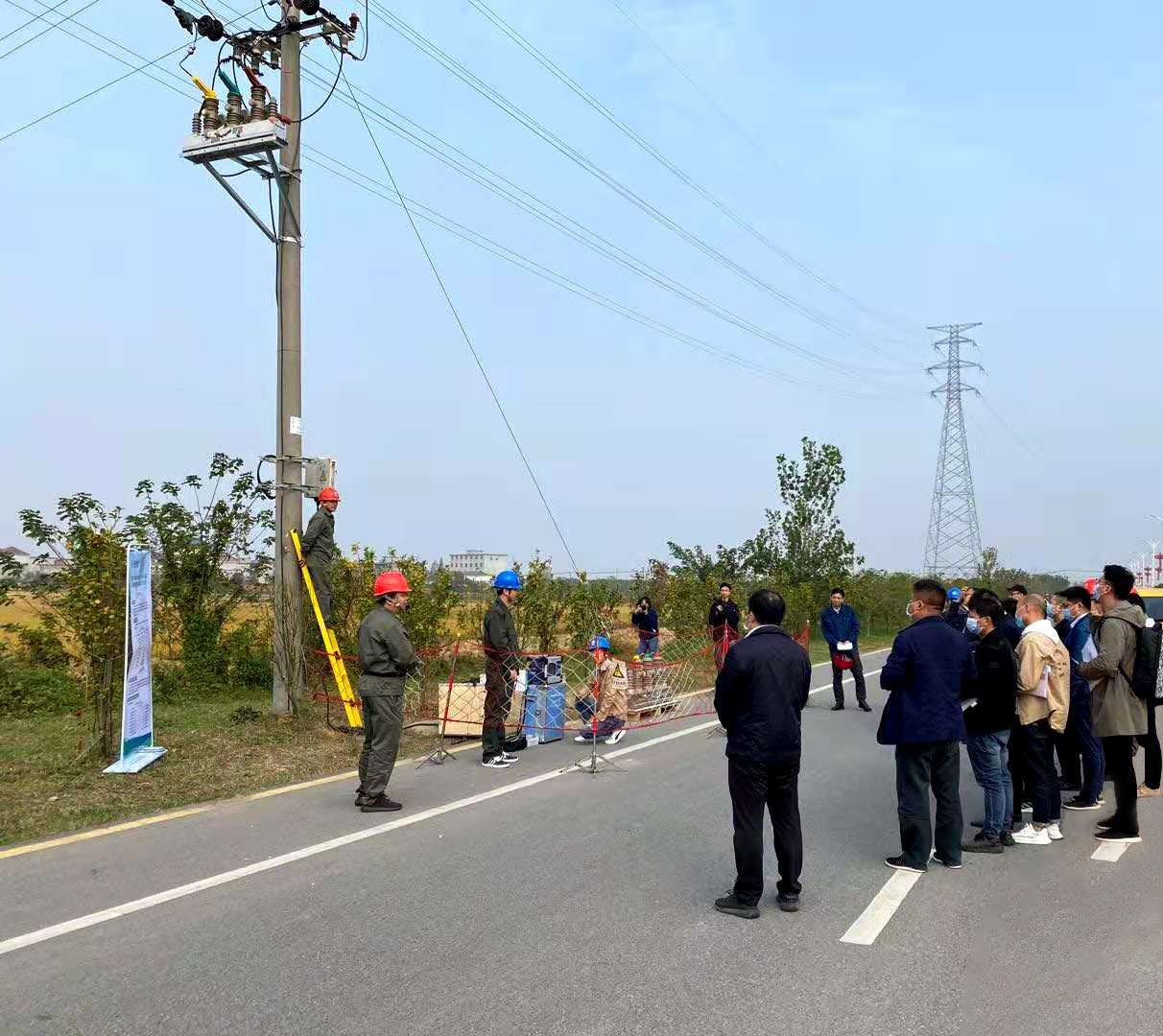

本次在220kV變電站10kV配電線路進行就地型饋線自動化測試，線路的保護配置及FA參數見下圖。 選取D01、D02、F02三個開關進行現場FA策略認證，現場驗證采取不停電作業，將終端一次開關與終端航插線斷開，采用備用一次開關進行模擬，使用配電之星-P2200? 進行故障模擬。

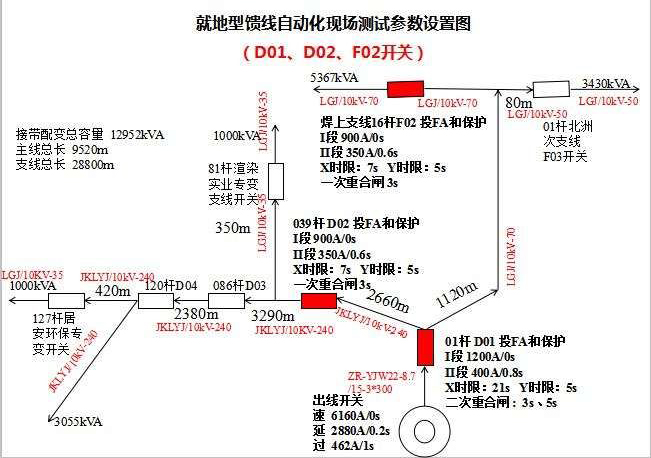

△ 就地型FA現場測試參數設置
就地型饋線自動化試驗開始前，使用配電之星-P2200 設置故障模擬序列，并在電腦上模擬驗證，現場根據配電之星-P2200 位置導入不同的故障模擬序列，并進行GPS對時。 通過無線對講機進行約定設置故障模擬時間，故障發生時觀察本地終端及開關的動作、信號情況，判定FA策略的正確性。 以D01與D02之間的故障為例，發生故障時，D01故障跳閘，D02失壓分閘，F(xiàn)02失壓分閘，經過7S以后D01重合閘，重合于故障分閘并正向閉鎖，D02檢測到殘壓反向閉鎖。
?
?
武漢豪邁電力與XX市供電公司長期保持緊密合作，今年該市已先后新投就地型饋線自動化線路13條，攔截故障69次，其中主線故障18次，支線故障51次，單相接地跳閘49條次。 故障查找時間由原來的120分鐘縮短至5分鐘，大幅縮減用戶平均停電時間，保障電力安全可靠穩定供應，提升供電優質服務水平。
