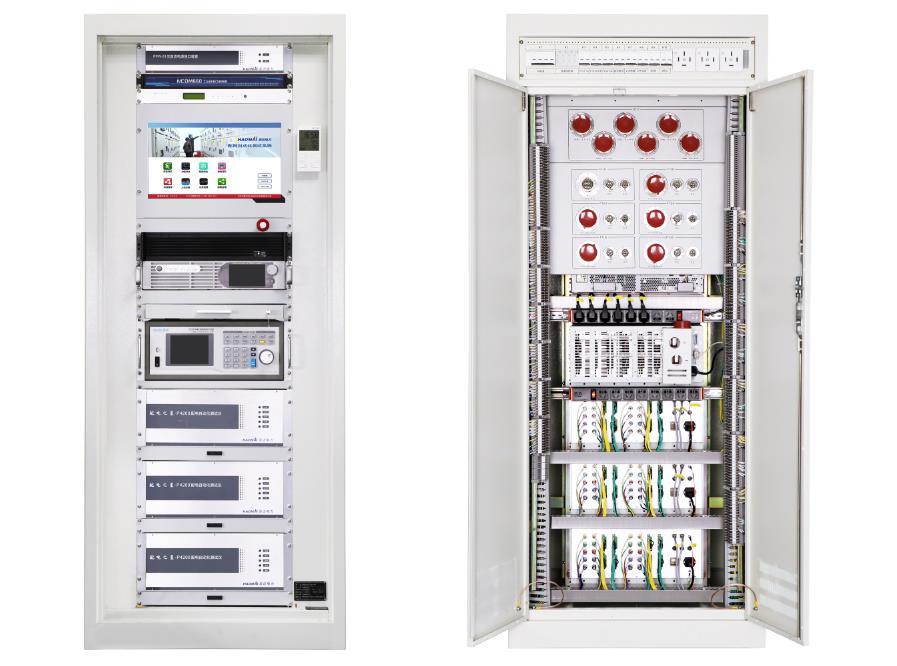

?測試設備： HDTS-4000 配電終端自動化檢測平臺

（1）FTU供電電源接法： 1、3號接線插頭插入HDTS-4000 檢測平臺交直流接口裝置端子排黃綠接線口（取220V電壓）。

（2）FTU測量電壓接法： 4、5、6號接線插頭插入“電壓電流輸出FTU1”端子排中的UA、UC、UN端子口。

（3）FTU測量電流接法： IA、IB、IC、IN、I0、I0N號接線插頭插入“電壓電流輸出FTU1”端子排中的IA、IB、IC、IN、I0、I0N端子口。

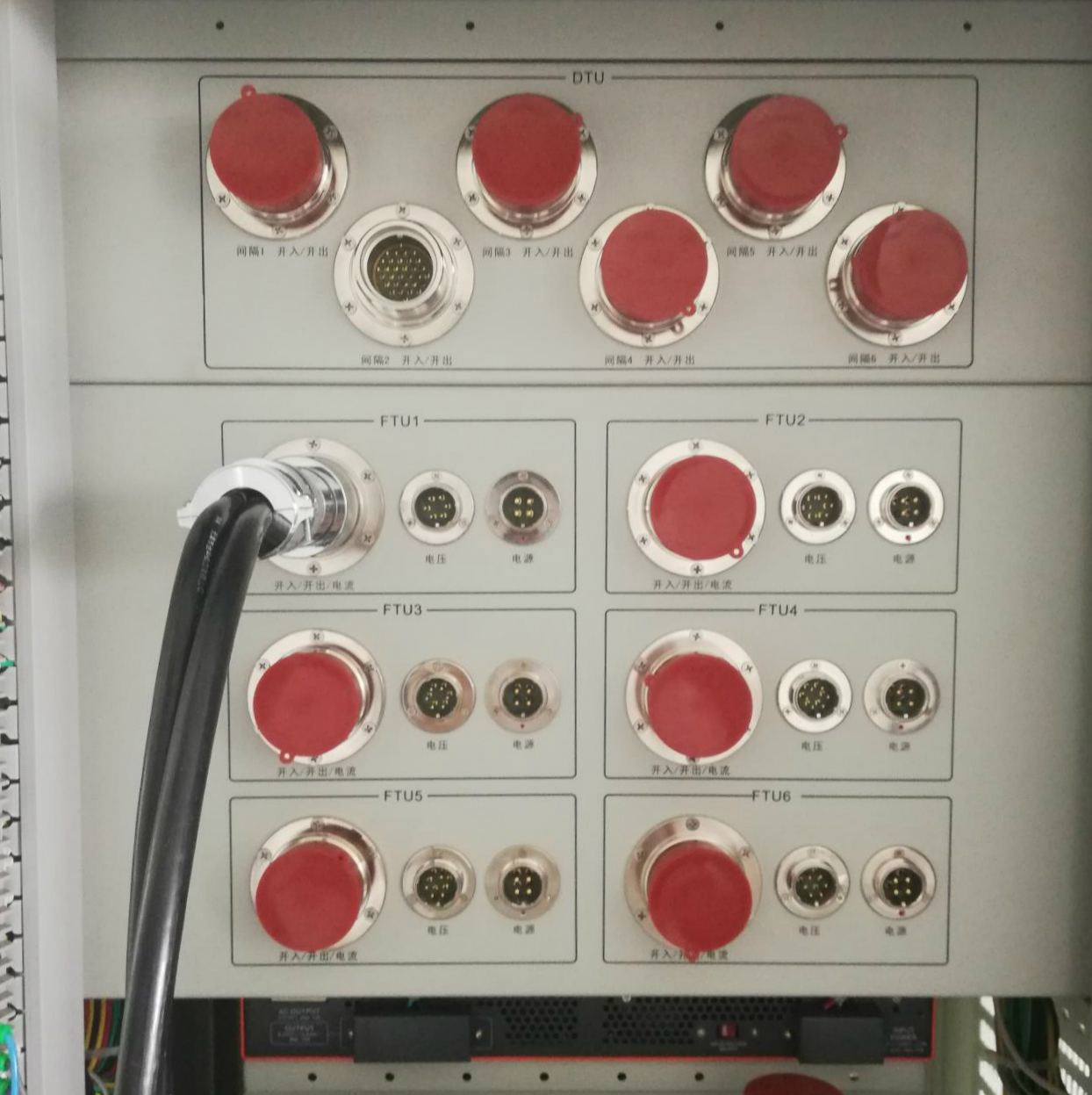

（4）FTU信號航插線接法：

遙控接線： 線號HZ+、FZ+接線插頭分別插入“開關量Y2（FTU1）”端子排的開入1、2號端子接口。 HZ-、FZ-接線插頭短接后插入“開關量Y2（FTU1）”端子排的開入5號公共端子接口。

遙信接線： 線號HW、FW、WCN接線插頭分別插入“開關量Y2（FTU1）”端子排的11、12、13號開出端子接口，線號YXCOM接線插頭插入“開關量Y2（FTU1）”端子排的15號開出公共端端子。

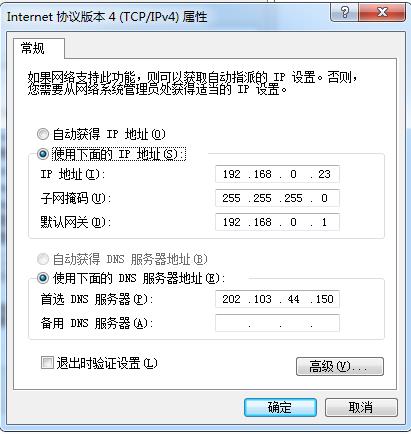

網絡配置： 獲取主站IP地址，將HDTS-4000 檢測平臺IP地址設為主站同網段IP地址，若需要指定主站IP時，則將檢測平臺IP設置為指定IP地址。

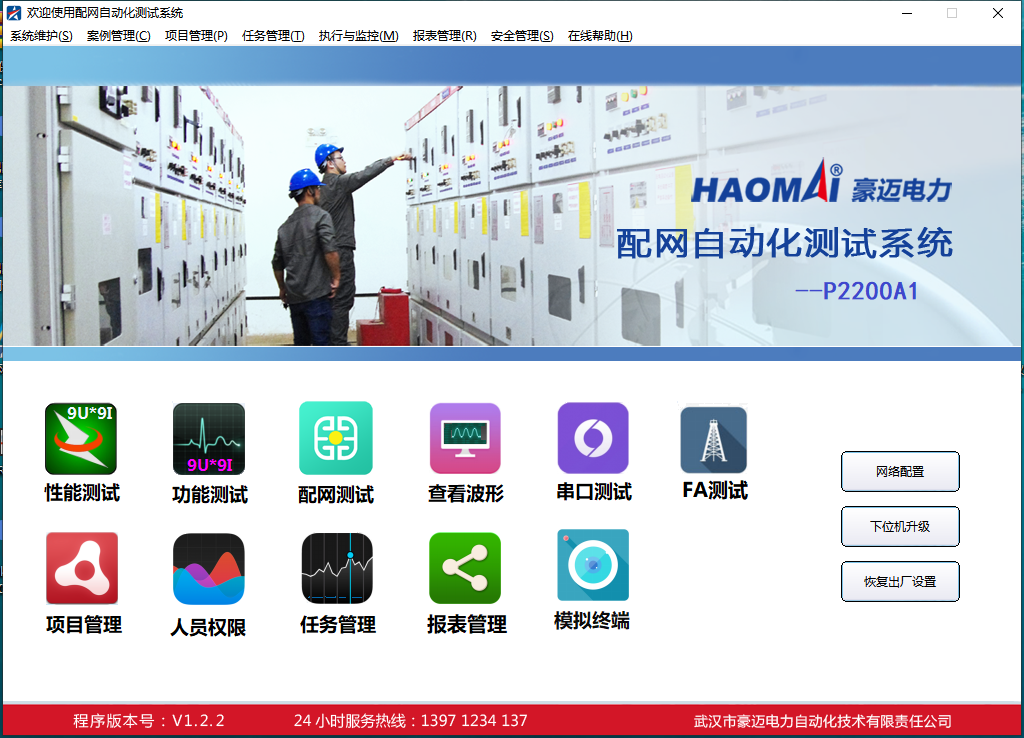

點擊檢測平臺桌面配網測試客戶端圖標，出現登錄對話框，輸入密碼數字“1”。

進入主軟件界面，點擊網絡設置。

選擇檢測平臺同網段IP地址網卡，待信息列表讀取完同網段IP地址下位機后，點擊設置保存并退出。

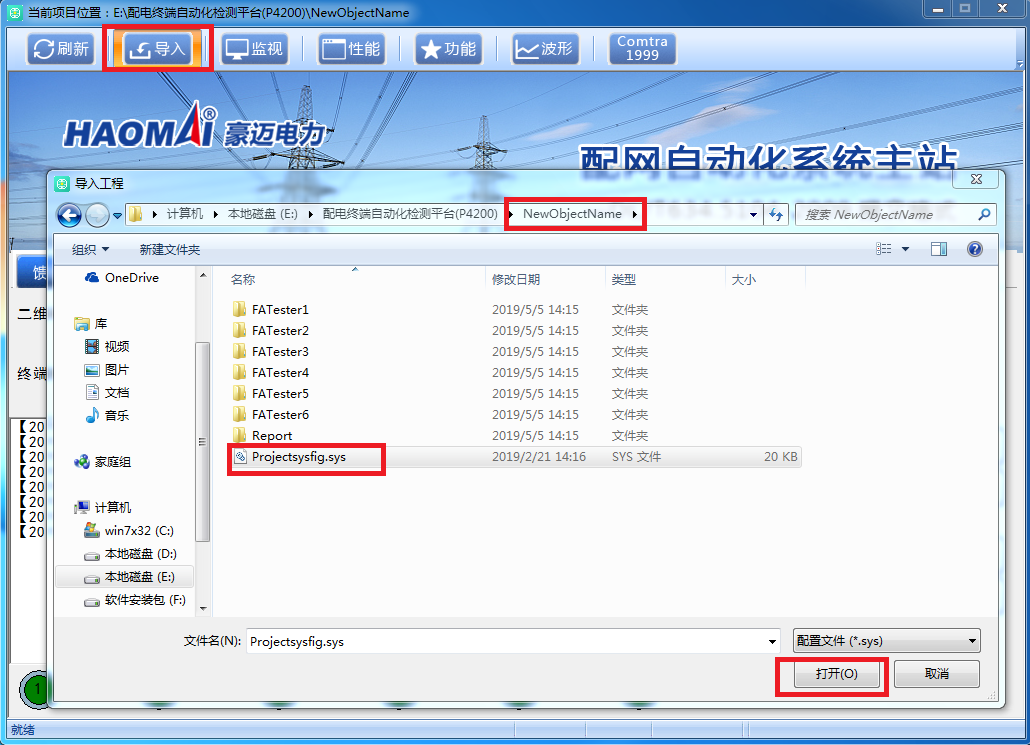

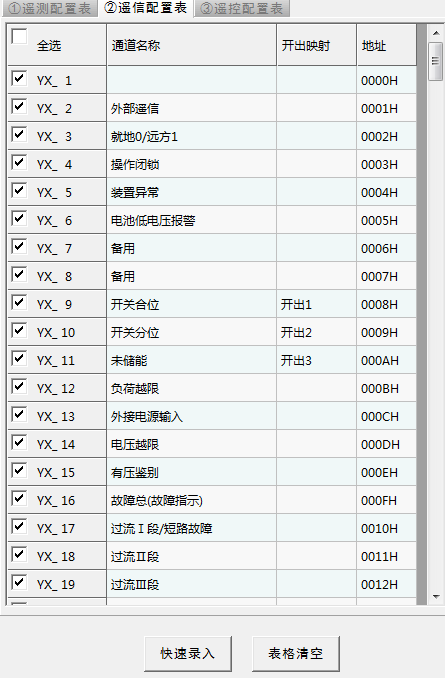

打開項目管理，根據主站提供的三遙點表信息，進行遙測、遙信、遙控配置。

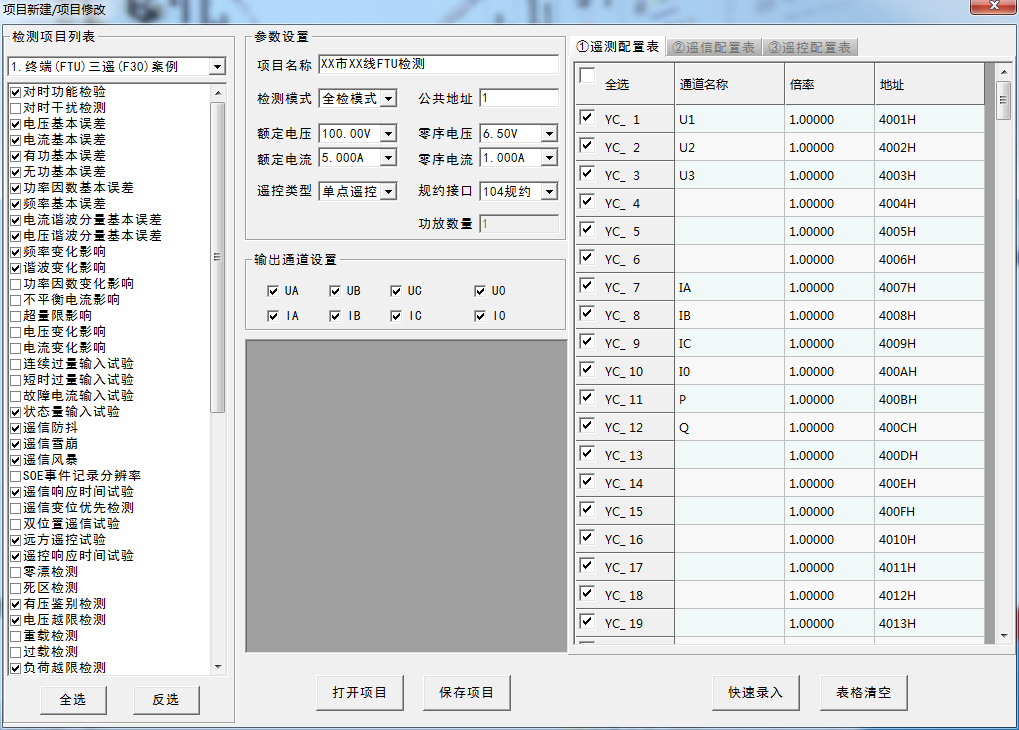

（2）自定義項目名稱，根據需要選擇全檢或抽檢，公共地址為終端設置的地址（從FTU/DTU廠家獲?。?mpchecktext contenteditable="false" id="1594002179207_0.6802550800538611"> 輸入被測FTU/DTU基本參數、額定電壓、額定電流、零序電壓和零序電流等。 根據FTU/DTU信息選擇對應的遙控類型（單點或雙點）和通信規約（IEC101或104）。

（3）遙測配置表： 根據主站提供的點表按相應順序映射到對應的遙測通道。
