    實例丨220kV變電站交流電源系統接地方式排查
    發布時間:2019/12/31武漢市豪邁電力自動化技術有限責任公司
    ?加裝剩余電流監測(保護)裝置是防止人身觸電、電氣火災及電氣設備損壞的有效措施。 在加裝剩余電流監測裝置之前,首先要對站用交流電源系統接地方式進行排查。 為配合國家電網設備部站用交流電源系統接地方式排查工作,武漢豪邁正維直流工作組和二次檢修班對XX市220kV變電站開展了專業排查。
    排查流程:

    1)查對圖紙,明確站用低壓交流電源系統及各饋出線路的接線方式。

    2)現場核對,確保接線方式正確,掌握零排接地、斷路器、接觸器、切換裝置供電情況以及雙電源共零回路。

    3)測試所有饋線的剩余電流,確定系統是否存在多點接地,若實測回路剩余電流<150mA(對于雙電源共零回路解開備用供電回路零線),認為其零線無重復接地。

    4)若實測非共零回路剩余電流值≥150mA(對于雙電源共零回路解開備用供電回路零線),則將該饋出回路逐極停電,通過測試零線對地絕緣進一步核查該回路零線是否有重復接地。

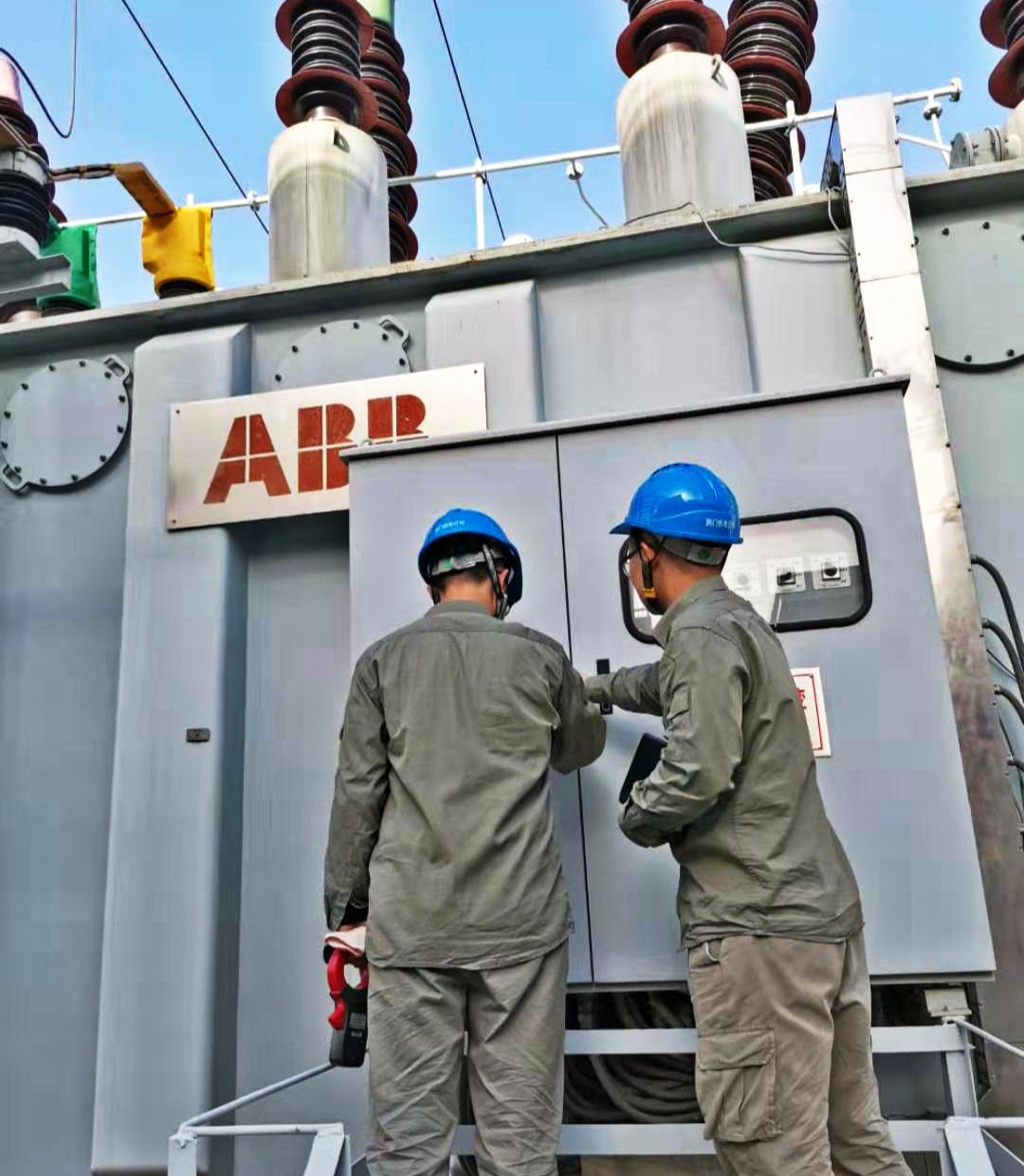

    接地方式排查: 根據站用交流電源系統圖紙,現場逐點核查站用交流電源系統接地點。

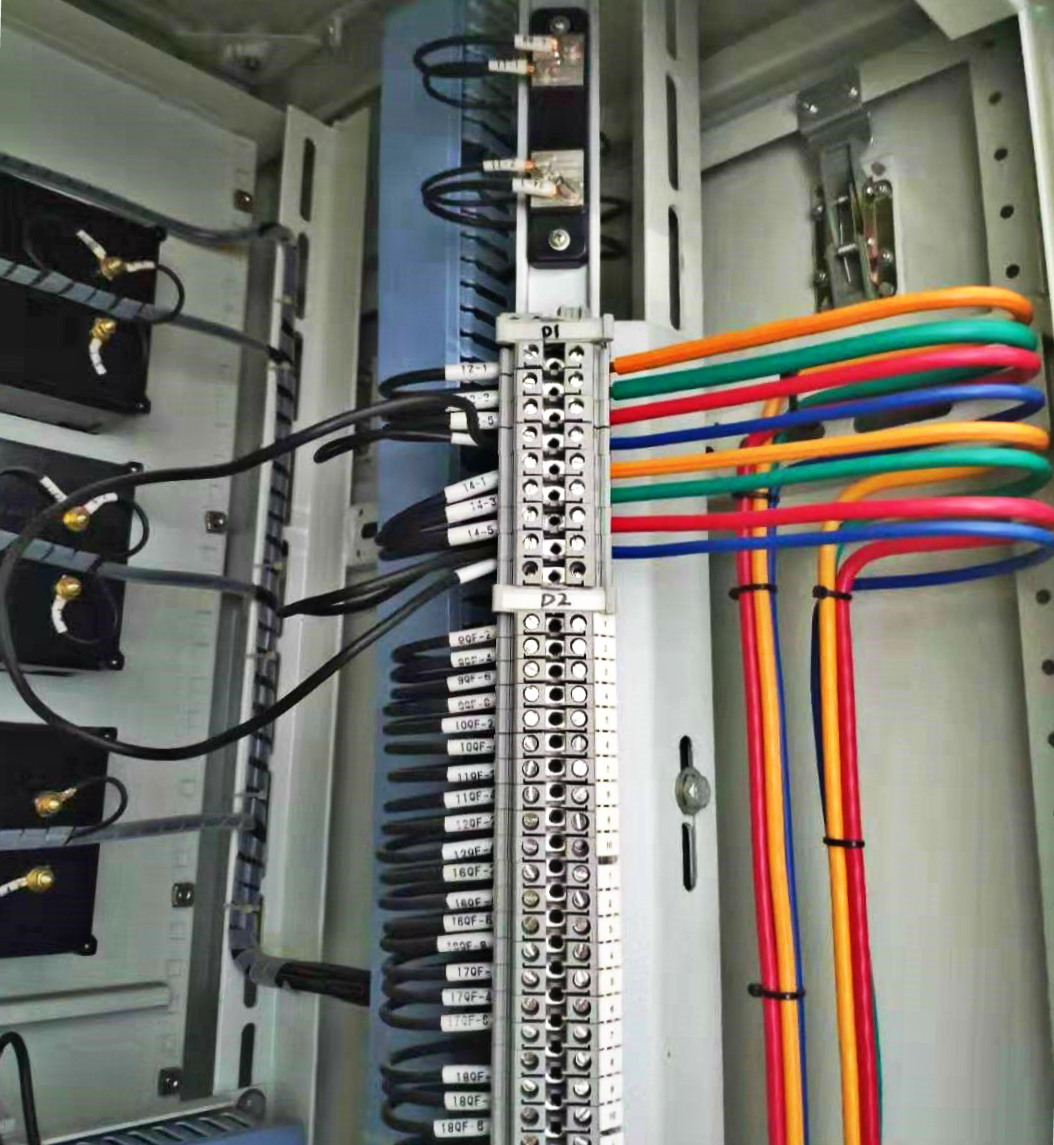

    △ 核查雙電源回路是否存在共零

    △ 共零未接地

    對于單電源及雙電源未共零回路(以及雙電源共零回路經切換后的饋出回路),若實測回路剩余電流不超過150mA時,可認為其零線無重復接地,運行中的剩余電流不會對剩余電流保護及監視帶來不利影響。 若實測回路剩余電流達到150mA及以上,可對該饋出回路逐極停電,通過零線對地絕緣測試進一步檢查該回路電纜及用電設備零線是否重復接地。

    對于雙電源共零回路,從中央饋電屏I、II段母線饋出后,在負載側配電箱采用三極切換裝置,兩路電源的零線在負載側共用一根零排,三相不平衡電流將存在分流,導致測試所得電流值不能真實反映該饋出線的實際剩余電流,測試電流均比實際剩余電流大,應停用一路電源并解除該電源零線后進行測量。 若測量值﹤150mA,可認為無重復接地。

    經排查,發現該變電站站用交流電源系統共有14組雙電源回路,其中12組共零未接地,1號直流充電屏電源、2號直流充電屏電源未共零未接地,且對應的斷路器、切換裝置空開都為3極。

    此次排查摸清了變電站站用交流系統運行情況,為下一步開展剩余電流監測(保護)加裝等工作打好堅實基礎。
    ?
