      【案例實操】配電終端自動化批量檢測——配網聯調倉庫篇



                            發布時間：2019/08/07武漢市豪邁電力自動化技術有限責任公司








      時間： 2019年6月



      地點： xx供電公司配網聯調倉庫



      測試項目： XX電科院全檢項目



      測試對象： BF2 饋線終端（標準三遙型FTU，現場無斷路器，用測試平臺采集跳閘出口開關量，故障信息通過遙信、遙測上傳至平臺模擬主站）



      使用設備： HDTS-4000 配電終端自動化檢測平臺

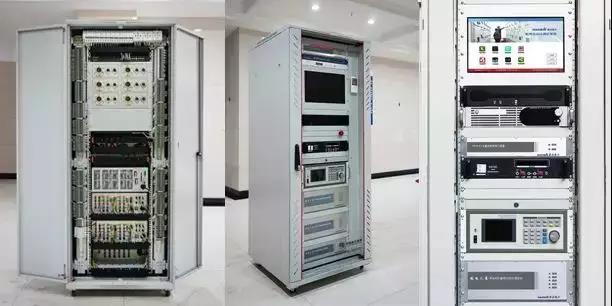

      ▲ HDTS-4000 配電終端自動化檢測平臺

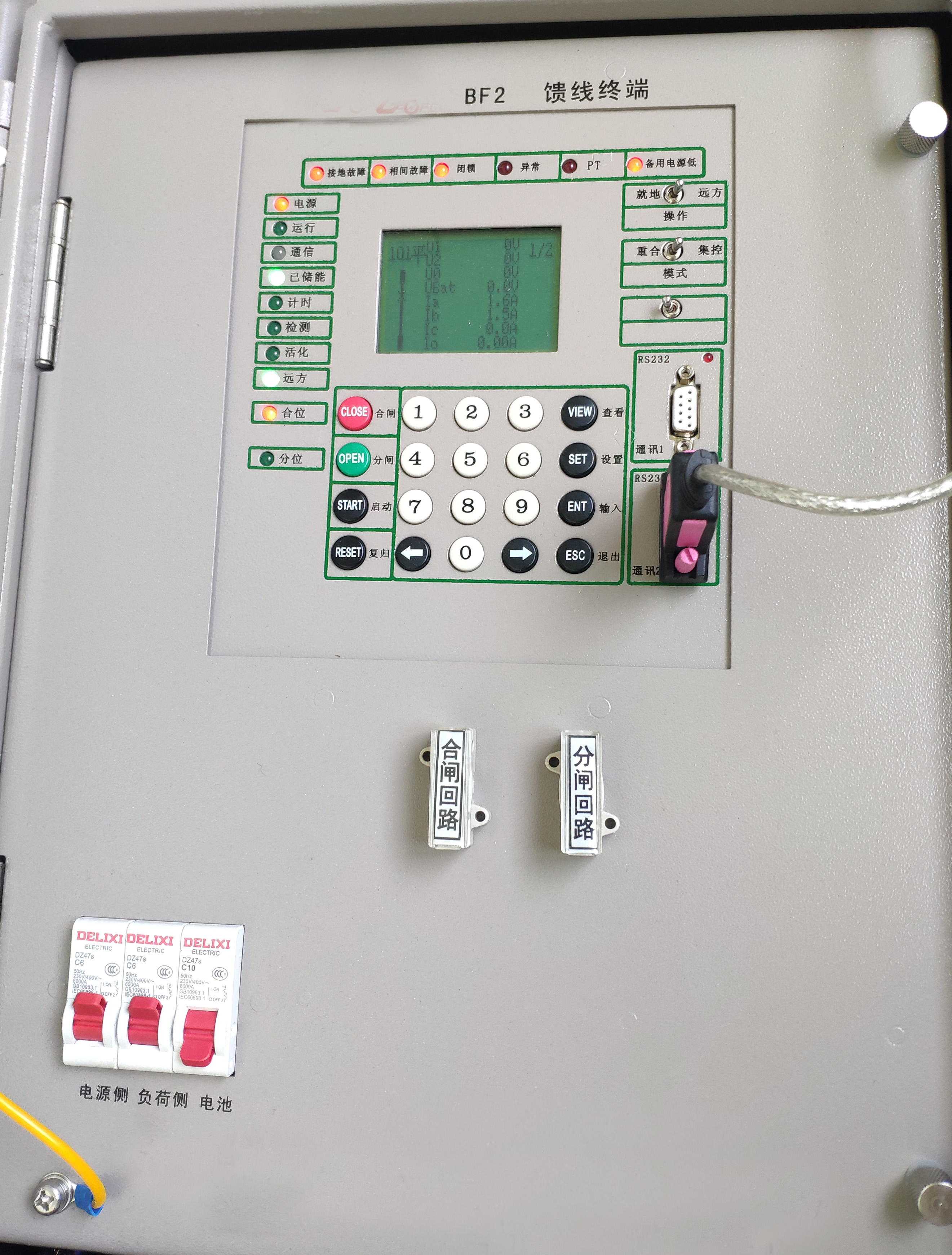

      ▲ BF2  饋線終端















      1

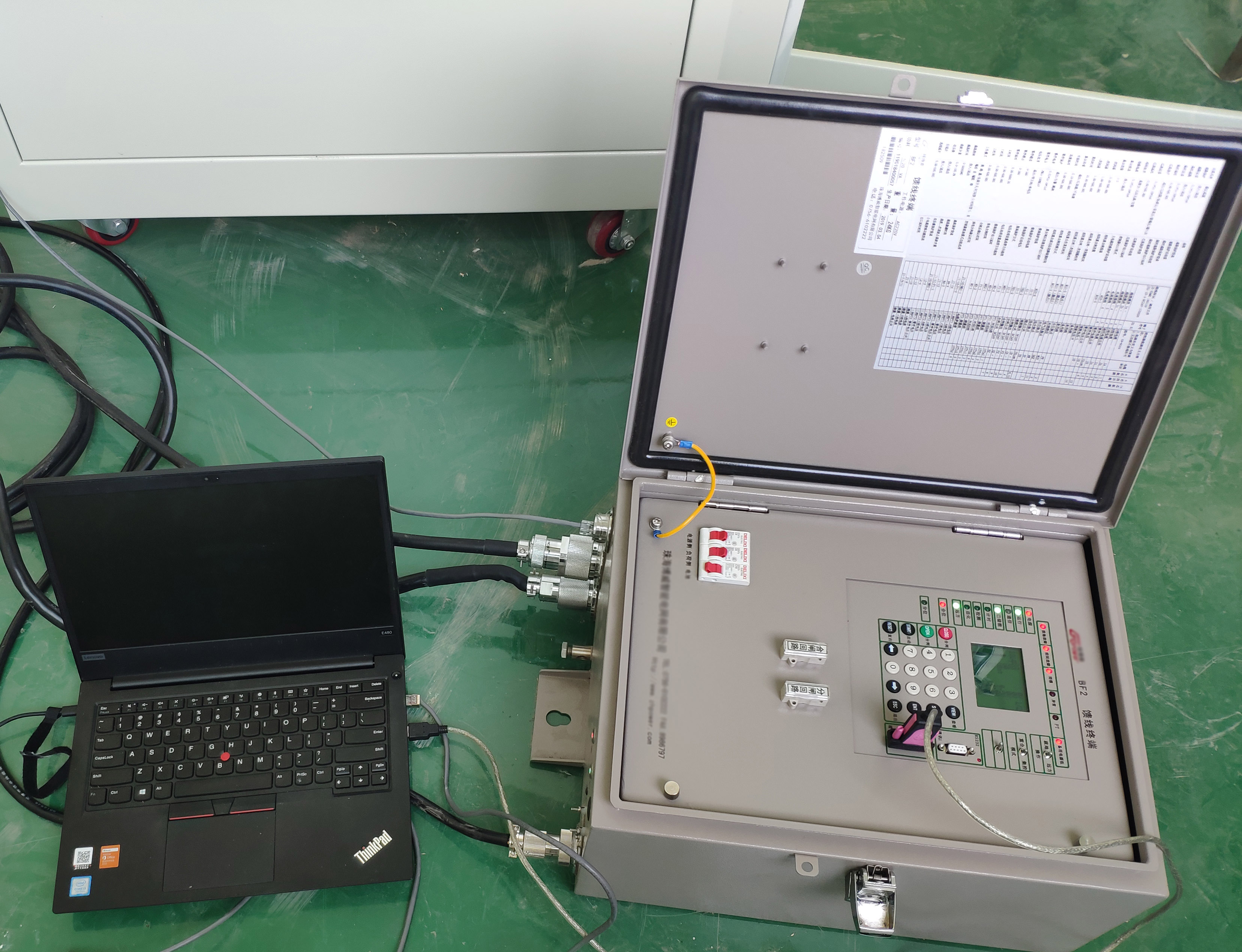

      測試接線













      1）查看FTU面板航插定義圖；

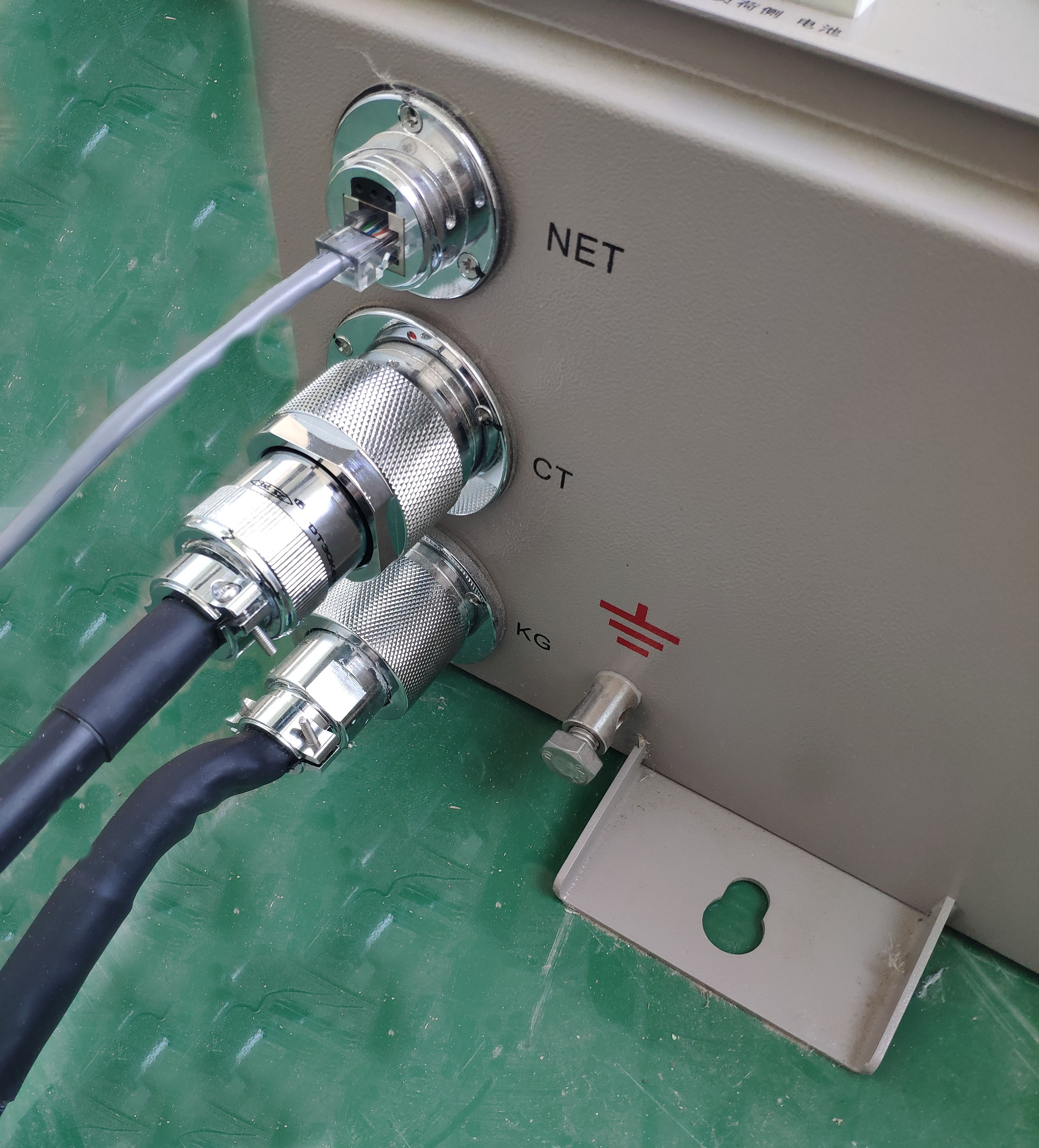

      2）FTU通訊網口連接平臺交換機網口，F(xiàn)TU標準26路航插插入平臺背后航插口 ；














      3）電壓航插外接平臺端子排；












      4）打開饋線終端廠家調試軟件查看FTU定值。
























      2







      操作說明

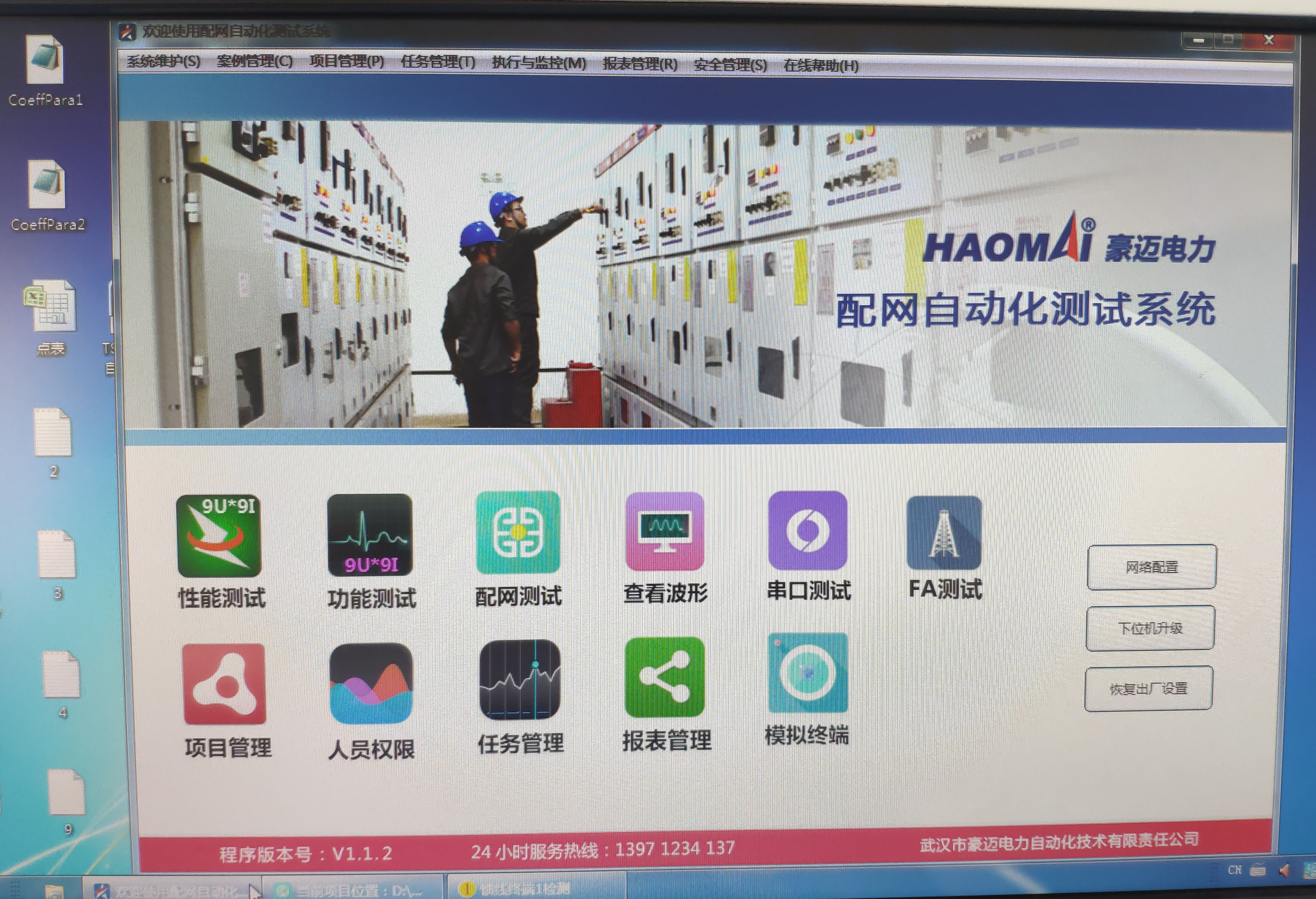

      ▲ 軟件主操作界面



      通訊配置：  根據現場配置信息，本機IP設置為模擬主站IP： 192.168.1.1，終端調試IP設置為192.168.1.254。



      實驗配置：



      1）進入項目管理界面，建立新項。



      2）根據測試需要勾選檢測項目。



      3）參數設置均為FTU固定參數，填寫現場實際FTU參數。



      4）點表配置：





      將FTU內部設置完成的點號與測試平臺點號對應。 測試儀的點號為標準十六進制碼（遙測的4001H代表遙測點號1，遙信點號0001H代表遙信點號1，遙控6001H代表遙控點號1）。

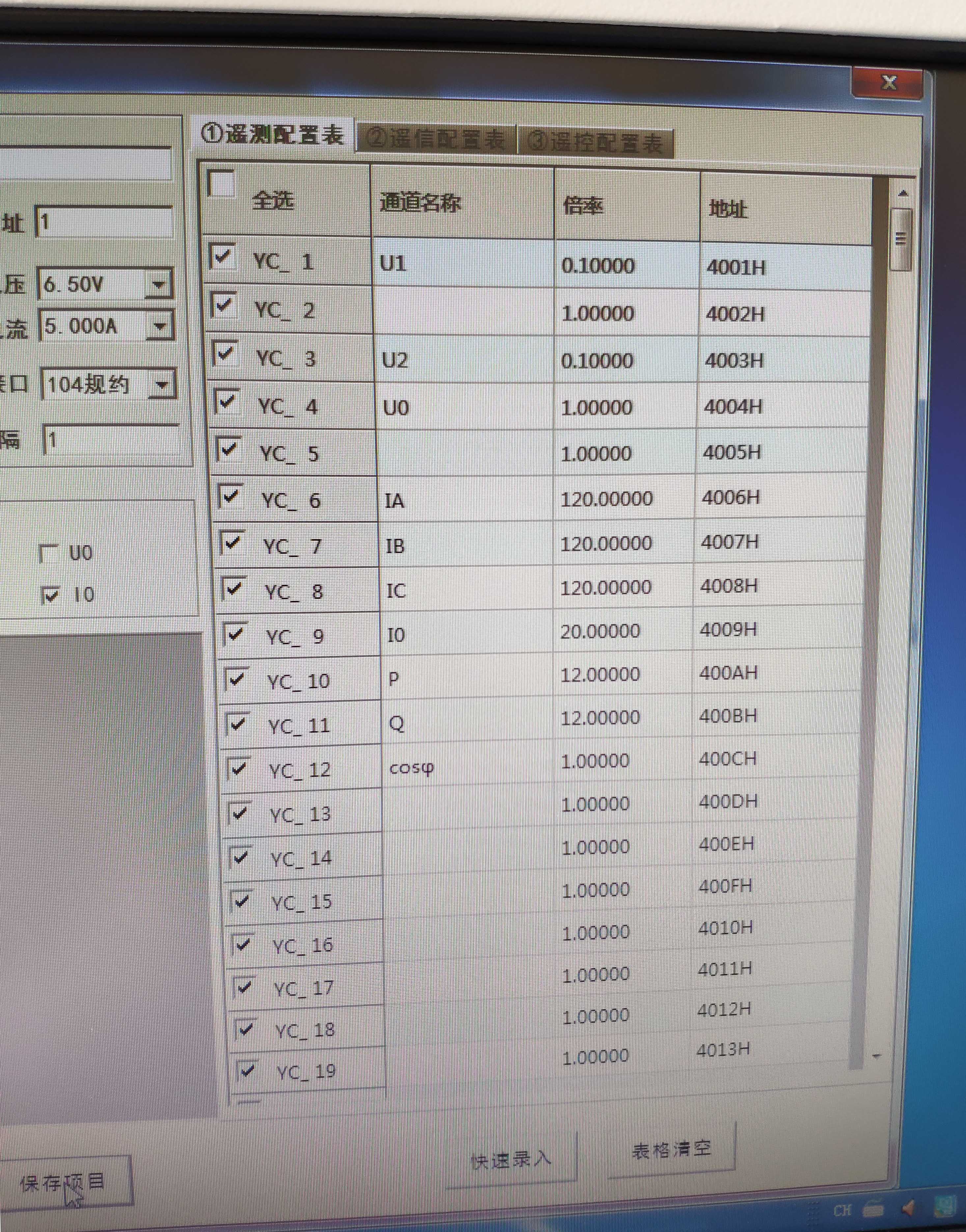

      ▲  遙測點表配置（遙信、遙控點表類推）





      5）進入配網測試界面，點擊導入，打開配置工程，選擇“Projectsysfig.sys”。 點擊打開、重掃，用掃描槍掃描FTU面板二維碼，待裝置型號編碼出，點擊保存。



      6）設置終端IP（此次試驗終端IP為192.168.1.254），點擊參數保存，待下方黃燈閃亮，界面終端和主站有報文傳輸即表示測試儀與FTU通訊成功。

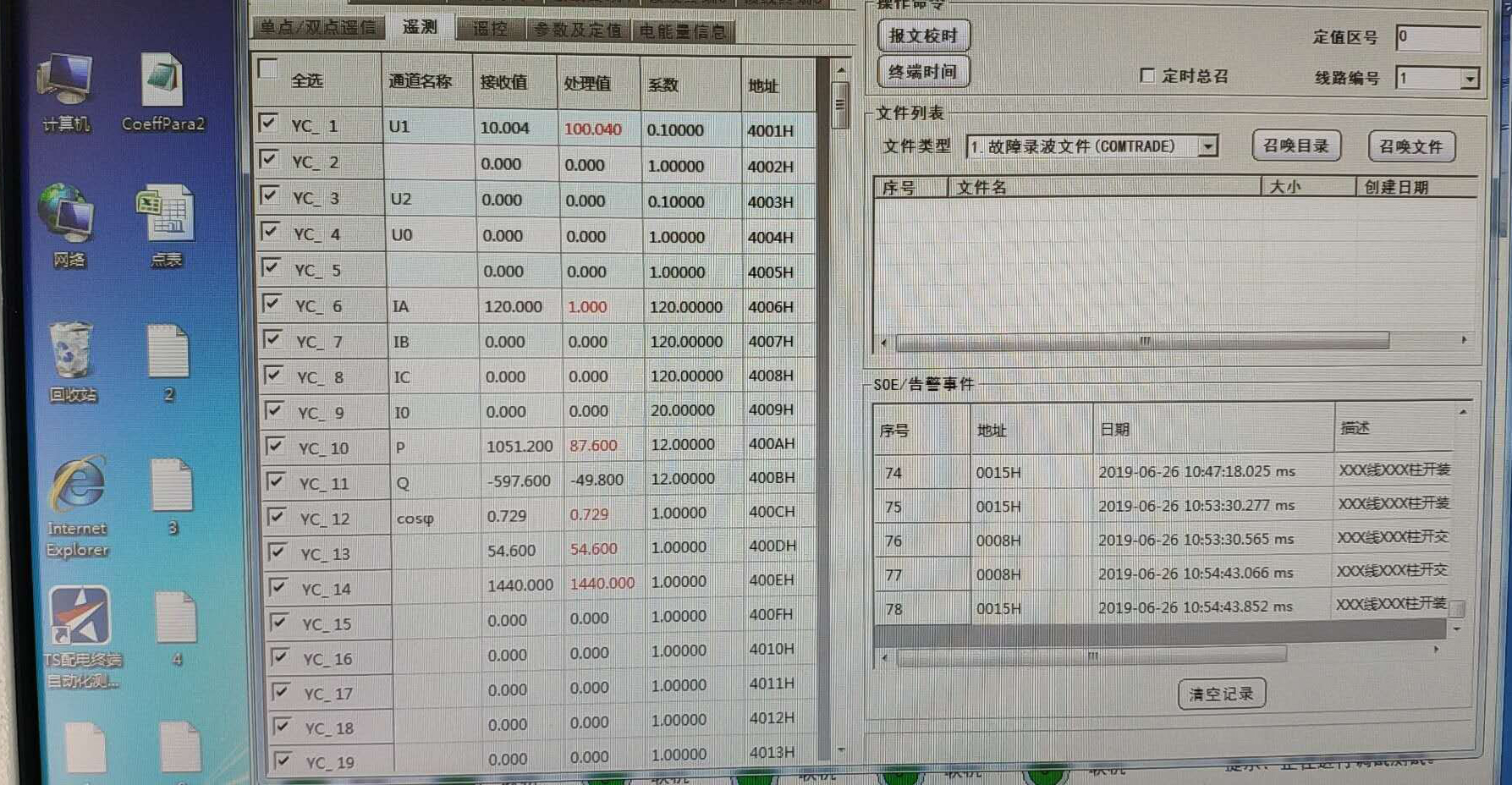

        7）進入性能界面加量或者手動分合閘，然后進入監視界面監視FTU遙信、遙測、遙控實時狀態及變位。  （此操作可手動驗證三遙試驗是否成功，相關配置是否正確）

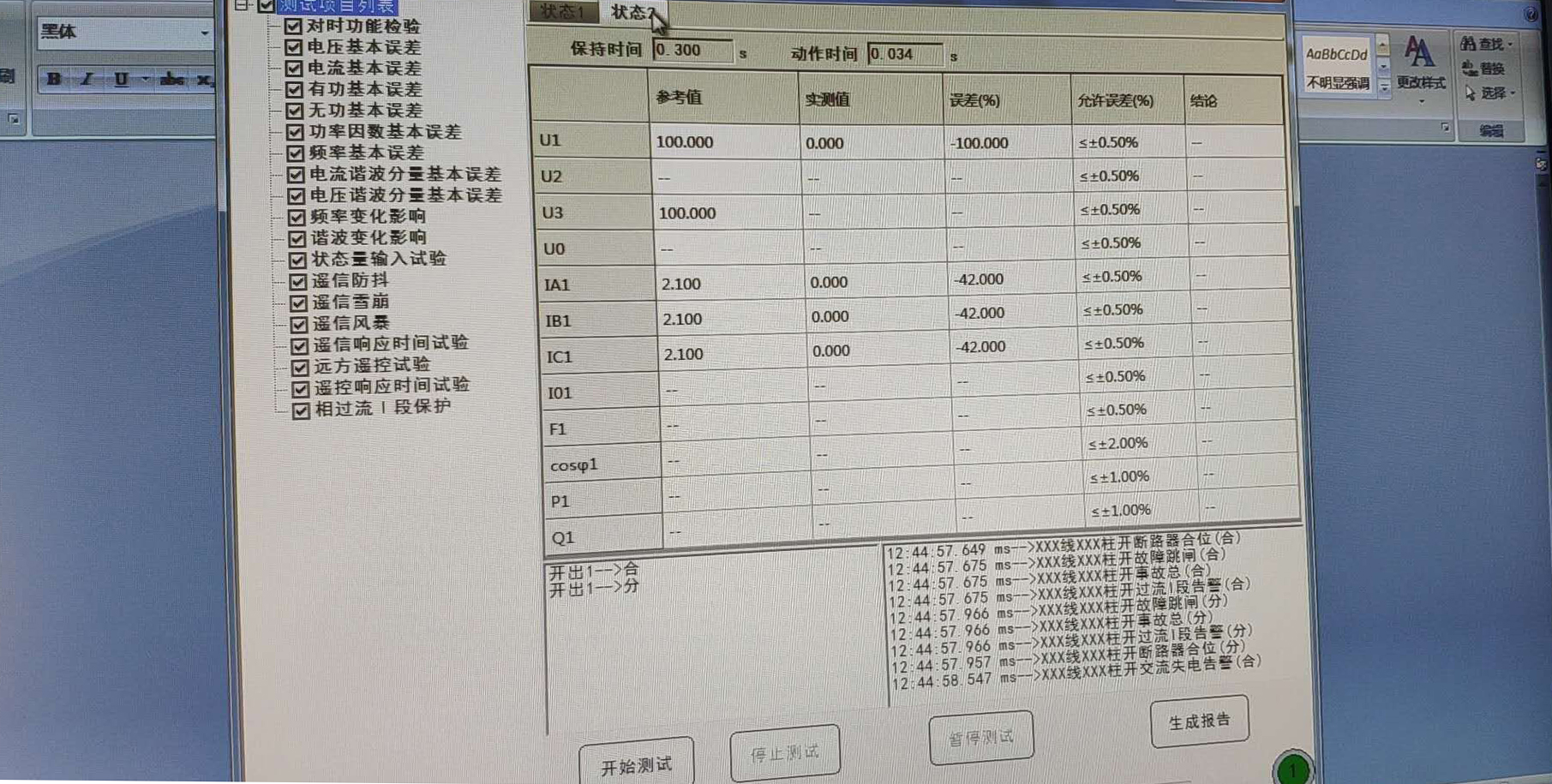

      8）點擊進入檢測，進入自動化檢測程序。




















      9）試驗完成后程序停止，自動保存報告。

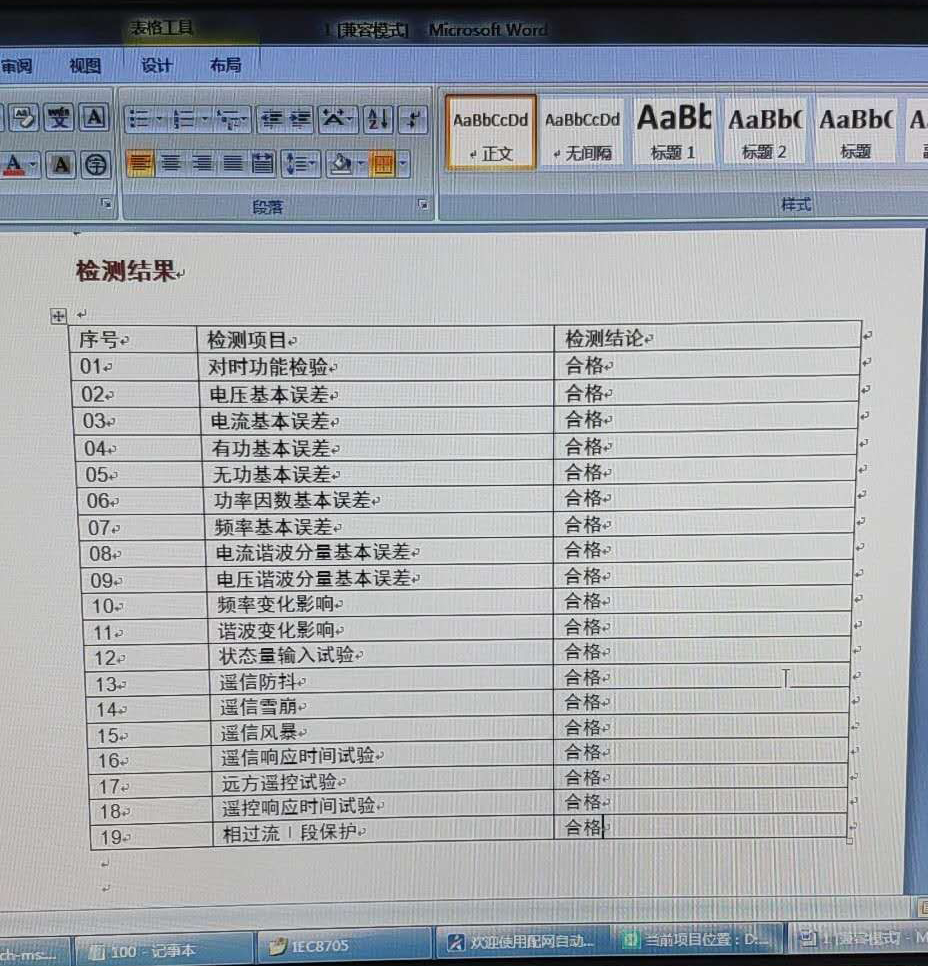

      ▲ 試驗報告



      此次，武漢豪邁電力配合供電公司現場調試人員進行了電科院全檢項目的配電終端調試，一次操作同時測試6臺終端，且時間不超過20分鐘，大幅提高了測試效率。 供電公司工作人員對此次測試非常滿意，表示經過測試后進一步降低了配電終端缺陷率，提升了配電自動化實用化水平，為后期供電的穩定性、安全性、可靠性提供了有力保障。












	?
