?變壓器套管CT由于安裝在變壓器上且另一端是浸入變壓器油中的，CT一側繞組是與變壓器繞組連接在一起，所以很難進行試驗，如果用傳統的互感器測試儀，必須將套管CT拆除并從變壓器上吊裝下來后才能進行，一般試驗過程需要檢修班、高試班配合，需要吊機等大型設備配合，而且變壓器套管CT吊裝過程中又容易發生安全事故。 隨著系統容量的增加，CT電流越來越大，最大可達數萬安培，現場加電流也很困難，武漢豪邁電力CTP系列互感器綜合測試儀很好地解決上述問題，采用電壓法測變比，體積小重量輕、簡單方便， 深受廣大用戶好評。

在CT二次繞組上施加交流電壓，在一次側將會產生感應電壓，二次繞組鐵心上的交流電壓與一次側感應電壓幅值之比理論上等于匝比，與在一次側通大電流的直接法相比，這種變比測試方法不需要大電流，具有測試設備容量小、安全可靠等特點。

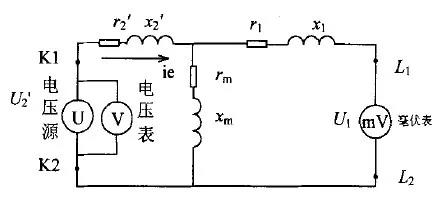

電壓法測套管CT的變比等效電路圖如下圖1所示。

▲圖1 電壓法測套管CT的變比等效電路圖

其中： U1為套管CT一次側感應電壓；

      U2' 為折算到一次側的套管CT二次電壓；

      r1、x1為套管CT一次線圈的電阻、電抗；

      r2'、x2'為套管CT二次線圈的電阻、電抗；

      rm、xm為套管CT的勵磁電阻、電抗；

      ie為套管CT的勵磁電流。

當用電壓法測套管CT的變比時，一次線圈開路，貼心磁通密度很高，極易飽和，由等效圖可得以下等式：

一般由經驗值可得套管CT二次線圈電阻和電抗小于1Ω，而套管CT的勵磁電流都較小約為10mA，所以部分就很小基本可忽略不計，所以得，套管CT的變比

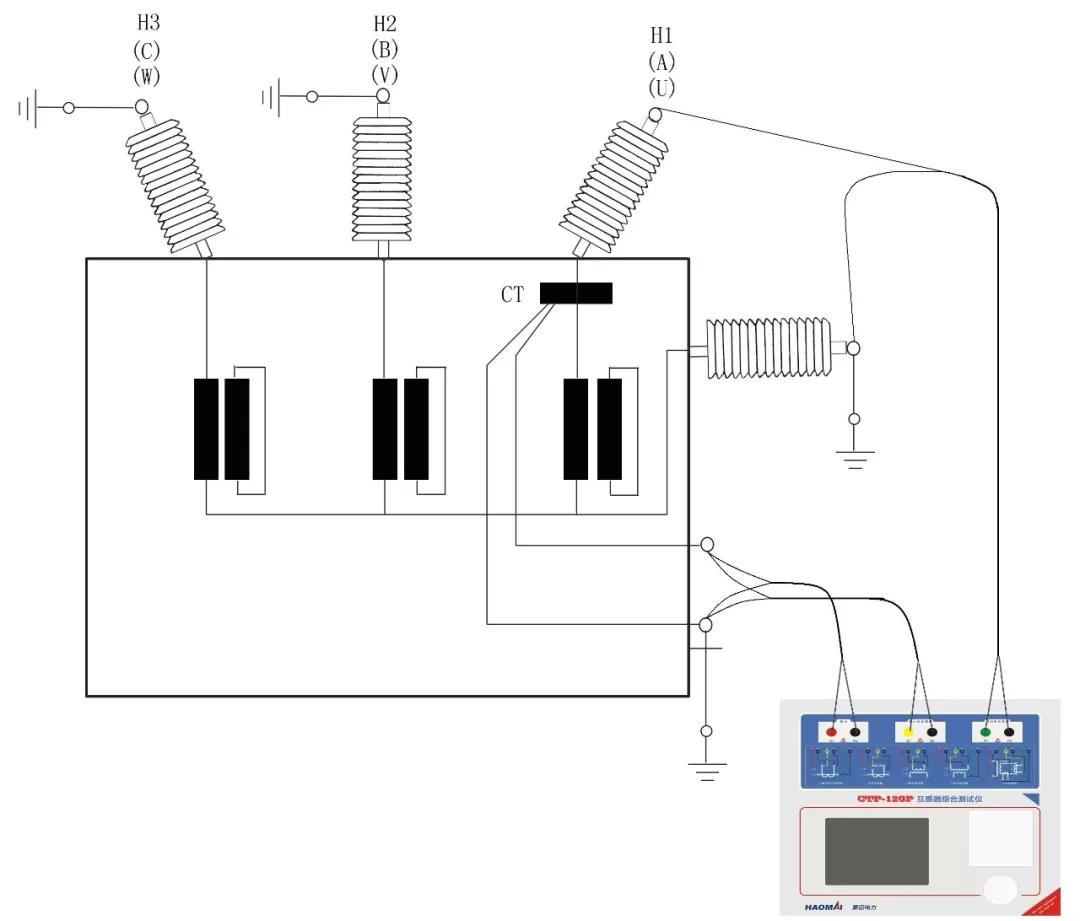

我們做變壓器套管A相的試驗，將儀器的輸出電流端子S1、S2與回采電壓端子M1、M2在測試線另一頭短接后接到套管CT的A相某一個繞組的兩端，然后將一次線P1端接到套管CT一次輸出端子（即為變壓器輸出引線的端子），另一側接到中性點CT上，并做好非實驗相B相和C相以及中性點位置短接后的可靠接地，試驗接線圖如圖2所示：

▲圖2 套管CT變比試驗接線圖

接好線之后按照CT銘牌上參數設置，測試套管CT一個0.5級計量繞組，開始運行試驗大概50秒，裝置自動完成勵磁特性、誤差曲線、變比極性等試驗項目后自動停止試驗，提示保存試驗報告。

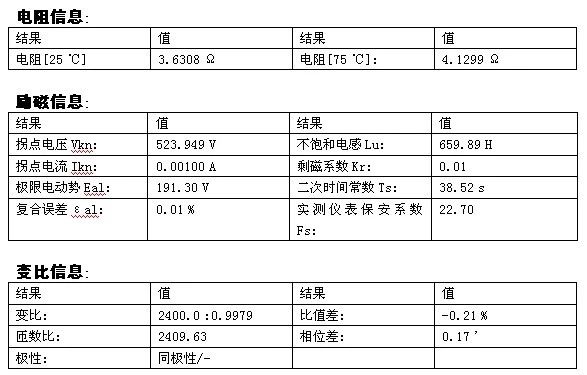

▲圖3 套管CT試驗結果數據

查看試驗結果所測變比為1200:0.9979，比差0.21% 非常準確，同樣的方法和步驟完成了B相和C相的勵磁誤差曲線、變比極性試驗，其精度和試驗效果很好。
