武漢豪邁電力于2008年針對電力系統互感器測試規范，自主研發生產了CTP 系列互感器綜合測試儀，采用直流法、變頻法與電壓法相結合技術，可準確測量包括CT二次直阻、伏安特性、變比極性等在內的多個重要測試項目。

結合市場需求，豪邁電力CTP系列產品分為100P、120P、 220P、 120PB、 220PB 等多個型號。 隨著測試技術的發展，我們對該系列設備進行了多次硬軟件升級，可勝任電力系統計量用高精度級別CT，保護用穩態、暫態CT的測試工作，解決了傳統原理無法完成的發電機套管CT、GIS式SF6 CT、高拐點大變比的發電機出口CT的測試，最高測試變比可達30000/1，精確可達0.05% 。

下面我們以CTP220P為例，向大家介紹這款設備的基本操作方法，其他型號設備可參考本示例。

測試儀器:  CTP-220P 互感器綜合測試儀

測試項目： CT比差、角差、勵磁特性、直阻等

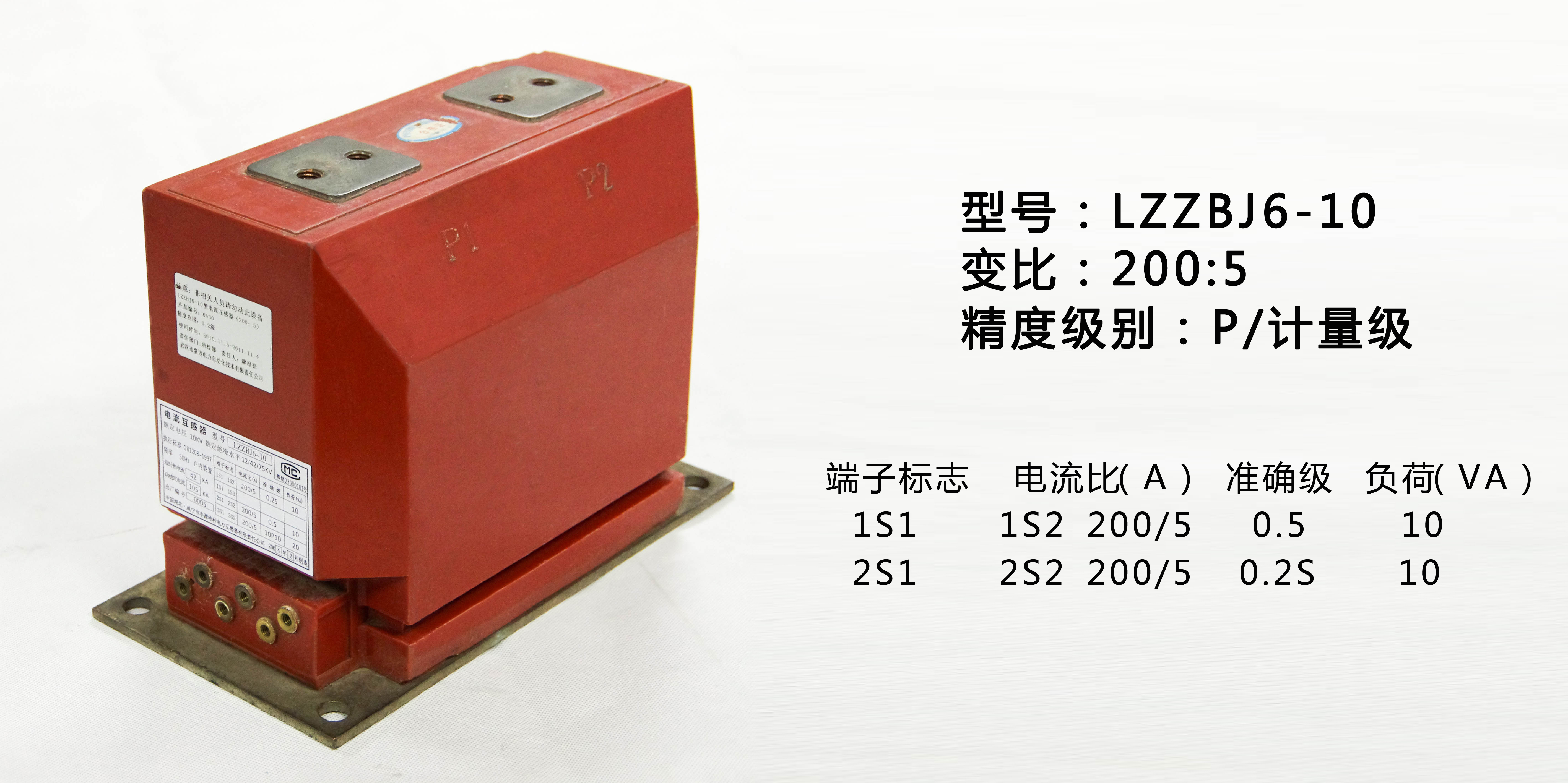

測試對象:  電流互感器

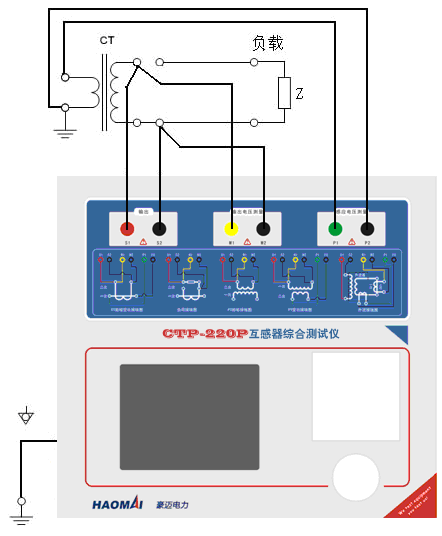

接線原理圖：

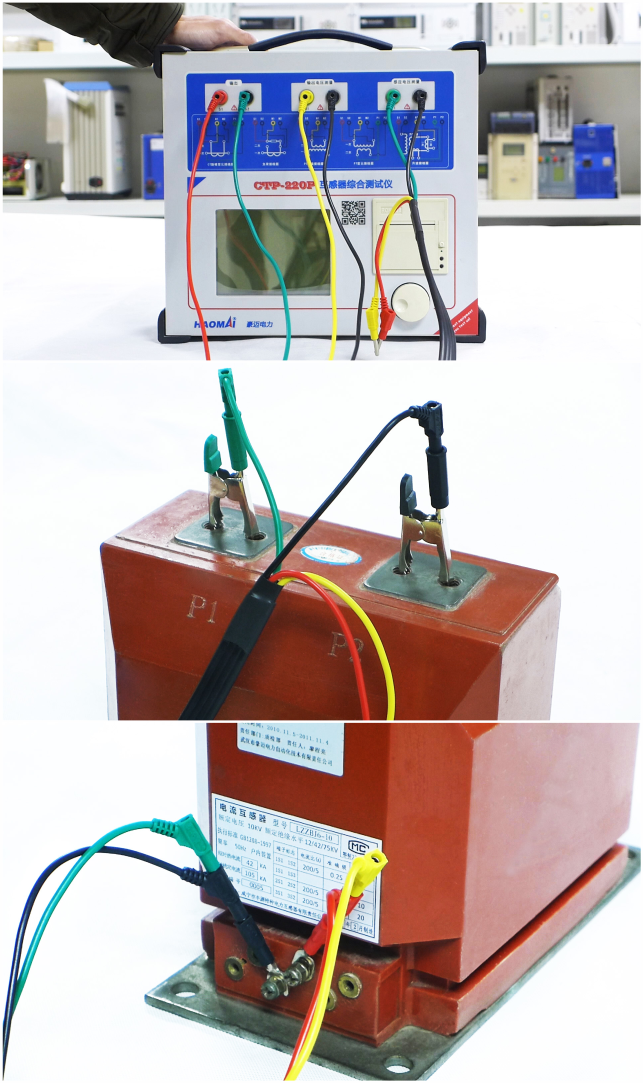

1） 接線方式 ：CTP-220P 互感器綜合測試儀S1口M1口接入電流互感器二次側S1口，測試儀S2口M2口接入互感器二次側S2口，測試儀P1P2接一次側兩端。

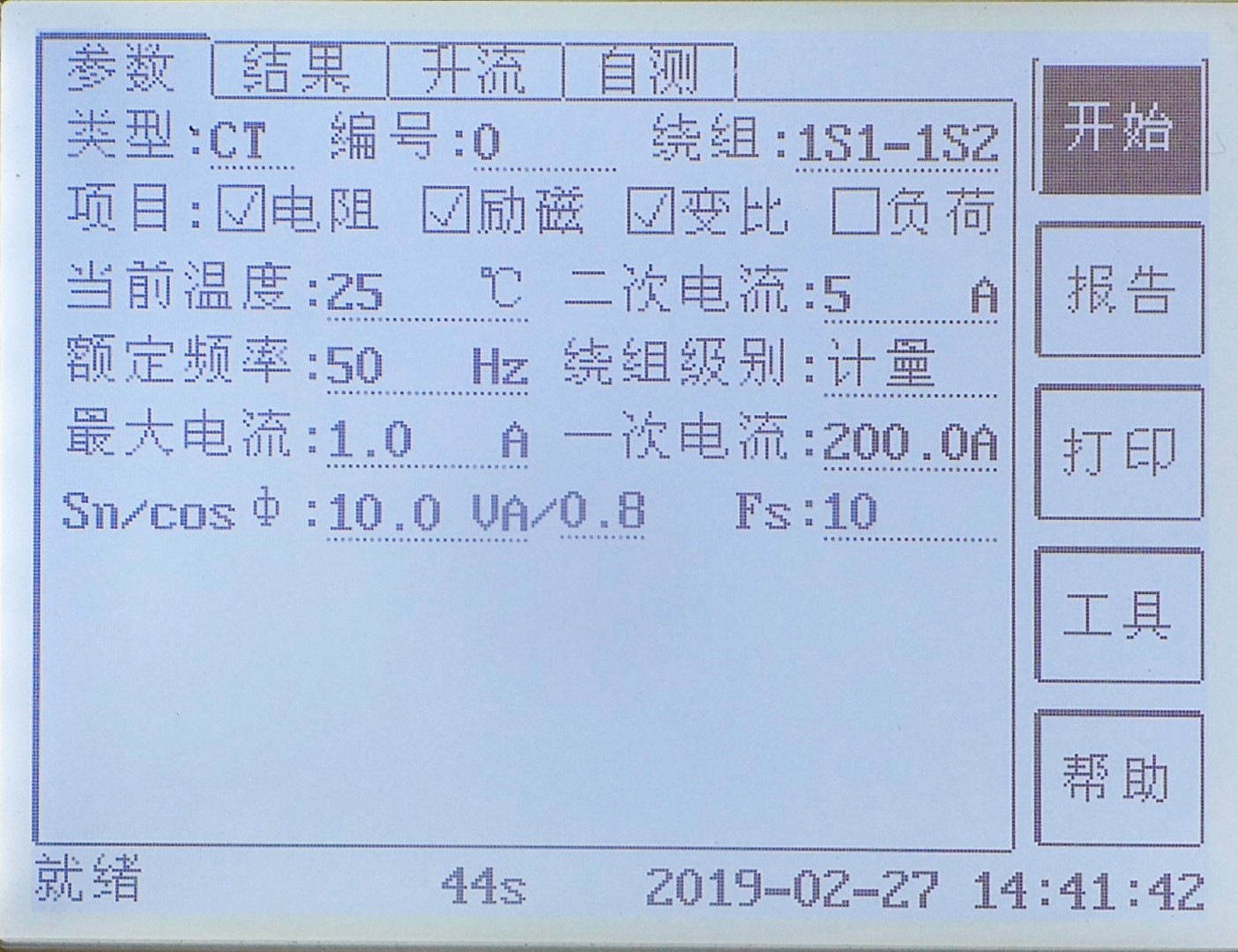

2）參數設置 ：參考下圖。

參數說明：

一次電流/二次電流： 銘牌標注的額定電流，本CT為200/5；

繞組級別： 銘牌上標注的繞組等級，計量級或者保護級；

最大電流： 一般選擇1.0A，根據經驗一般保護類CT的飽和電流在一百mA左右，計量級（或測量級）在幾十mA左右，最大電流需大于飽和電流，正常情況下可設置為1.0A；

Sn/cos: CT負載，根據CT參數填寫，本CT為10VA， 功率因素為0.8；

FS: 儀表保安系數，除非銘牌專門給出，否則可默認選10。

設置完成后，在確認接線正確的情況下，點擊開始。（此處以1S1 1S2計量繞組為例）

儀器自動開始測試勾選的測試項目，并在25s后提示結束。

 3）測試結果 ：

電流互感器測試報告

電阻特征:

勵磁特征:

變比特征:

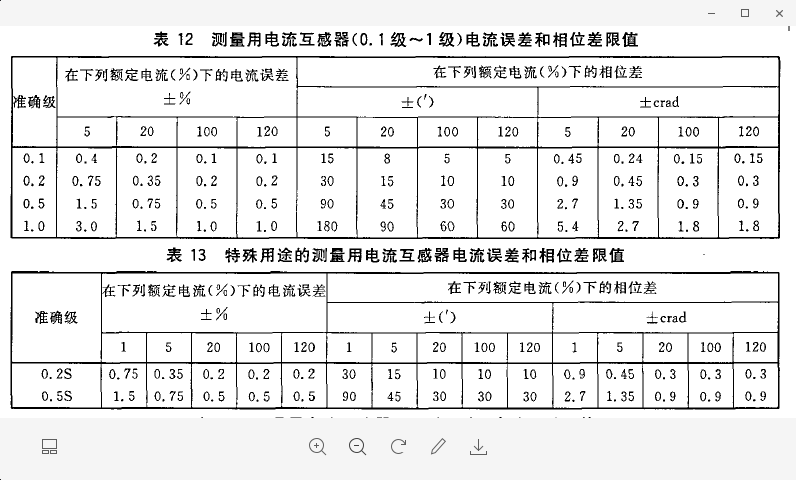

針對不同繞組級別，誤差參考如下圖：

該電流互感器合格標準要求角差0.5級，比差不超過30′，同極性，實測結果比差0.15%、角差2.96′，極性相同。
